ПГК-11П3Н

ПГК-11П3Н — это советский/российский галетный поворотный переключатель открытого типа, рассчитанный на коммутацию цепей постоянного и переменного тока. Он выполнен по схеме 11 положений и 3 направления, имеет 3 галеты, монтаж на панель и пайку выводов.

Основные характеристики

• Номинальный ток: до 3 А.

• Коммутируемое напряжение: до 350 В.

• Сопротивление контакта: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500 В.

• Момент переключения: 0,39–1,17 Н·м.

Конструкция

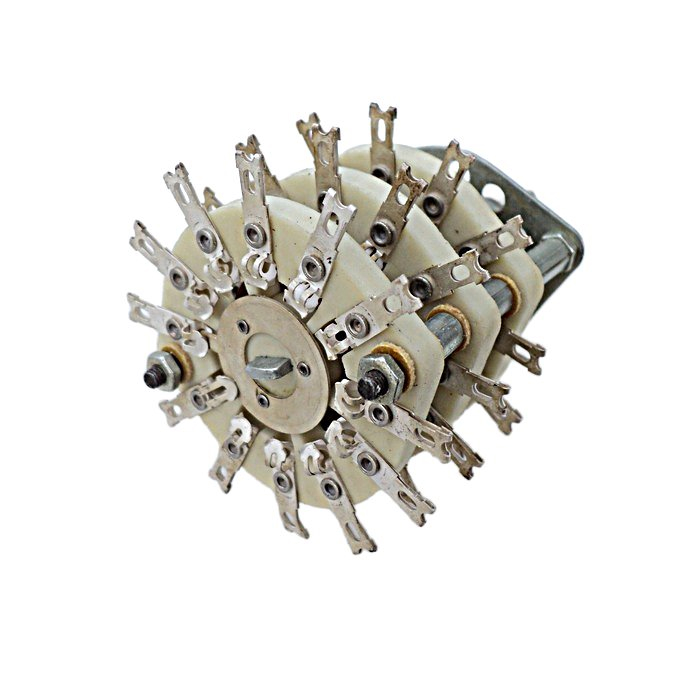

У переключателя открытая конструкция без корпуса, керамические галеты и 36 выводов под пайку. Вал круглый, диаметром 6 мм, длиной выступающей части 20 мм; ручка обычно поставляется отдельно. Между платами указано расстояние 6, а угол поворота составляет 30 градусов.

Условия работы

Изделие рассчитано на широкий температурный диапазон: от -60 до +85 °C. Также указывается высокая влагостойкость — до 98% при +35 °C. Ресурс составляет около 5000 циклов, а минимальная наработка — 5000 часов.

Где применяется

Такие переключатели обычно используют там, где нужно вручную выбирать одну из нескольких цепей или режимов, например в измерительной, радиолюбительской и другой аппаратуре. Благодаря керамической основе и серебряным контактам они подходят для достаточно надежной коммутации в технических устройствах.
