ПГК-11П3Н

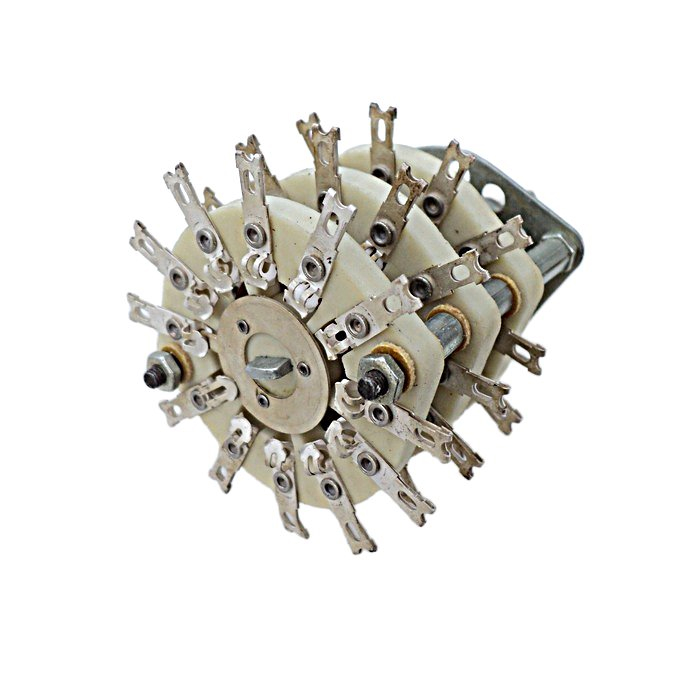

ПГК-11П3Н — это галетный поворотный переключатель открытого типа, рассчитанный на монтаж на панель и подключение пайкой. Он применяется для коммутации цепей постоянного и переменного тока, а версия с индексом 6 означает 3 платы, 3 направления и 11 положений.

Основные особенности

У переключателя 36 выводов, корпусные размеры примерно 56 × 56 × 75 мм, масса около 104 г, а материал галет — керамика. Вал круглый, диаметром 6 мм и длиной выступающей части 20 мм, тип ручки обычно поставляется отдельно.

Электрические параметры

Номинальный коммутируемый ток — до 3 А, напряжение — до 350 В. Сопротивление контактов не более 0,02 Ом, сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции — 1500 В.

Механика и ресурс

Момент переключения находится в диапазоне 0,39–1,17 Н·м. Ресурс изделия указан как 5000 циклов, а минимальная наработка — 5000 часов. Рабочий диапазон температур — от -60 до +85 °C, при высокой влажности до 98% при +35 °C.

Что важно знать

Это типичный советский/классический промышленный переключатель для аппаратуры, где нужна надежная ручная коммутация нескольких цепей по фиксированным позициям. Если нужно, могу отдельно разобрать его распиновку, схему коммутации по положениям или обозначение маркировки .
