ПГК-11П3Н

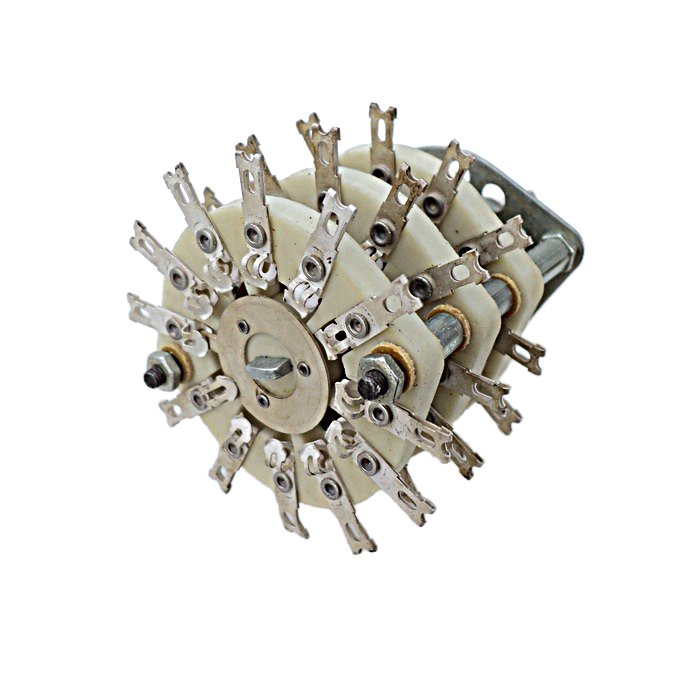

ПГК-11П3Н — это галетный поворотный переключатель серии ПГК, предназначенный для коммутации электрических цепей постоянного и переменного тока. У него 11 положений, 3 направления и 3 галеты, а исполнение открытого типа — без корпуса.

Основные характеристики

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Сопротивление контактов: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1500 В.

Конструкция

Переключатель рассчитан на панельный монтаж, выводы выполнены под пайку, а материал галет — керамика. Вал у него круглый, диаметром 6 мм, с выступающей частью длиной 20 мм. Количество выводов — 36, а угол поворота на позицию составляет 30°.

Условия работы

Диапазон рабочих температур — от -60 до +85 °C, допустимая относительная влажность — до 98% при +35 °C. Также указаны ресурс около 5000 циклов и минимальная наработка 5000 часов.

Где применяется

Такие переключатели используют в приборостроении, радиоэлектронике и другой аппаратуре, где нужно надежно вручную переключать несколько цепей по фиксированным положениям. Если нужен, могу отдельно разобрать именно распиновку и схему коммутации ПГК-11П3Н.
