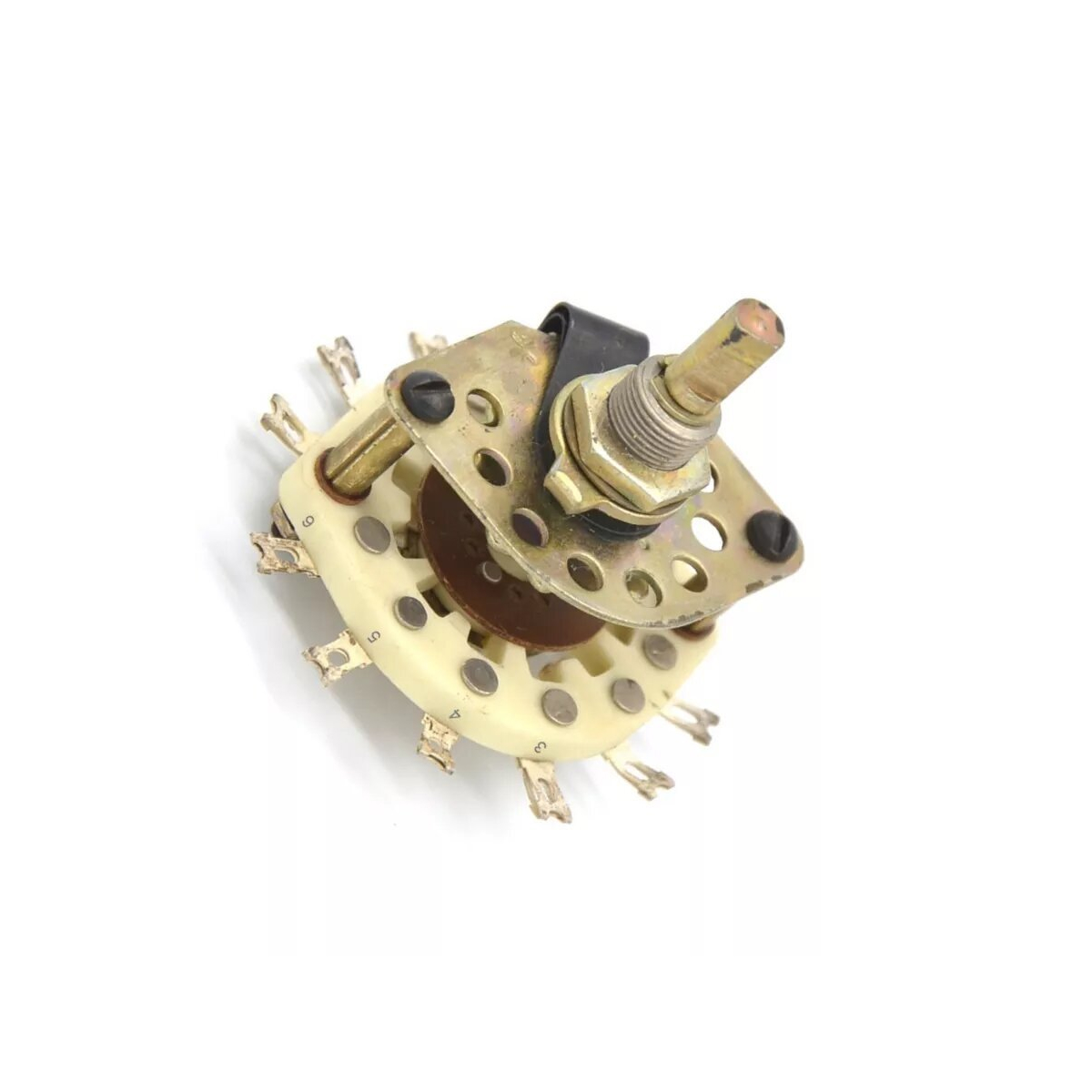

ПГК-11П1Н

ПГК-11П1Н — это галетный поворотный переключатель с керамическими платами, рассчитанный на коммутацию электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.

Что означает обозначение

• ПГК — галетный переключатель с керамическими платами.

• 11П — 11 рабочих положений.

• 1Н — 1 направление коммутации.

Основные особенности

• Конструкция открытого типа, без корпуса.

• Монтаж на панель, подключение выводов — под пайку.

• Материал галет — керамика, выводы обычно латунные с серебряным покрытием.

• Вал бывает в разных исполнениях, например с прямой или конической лыской.

Электрические параметры

• Коммутируемое напряжение: до 350 В.

• Коммутируемый ток: до 3 А.

• Максимальная коммутируемая мощность: до 70 Вт по переменному току и 15 Вт по постоянному.

• Сопротивление контакта: не более 0,02 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

Механика и ресурс

• Угол поворота: 30°.

• Момент переключения: примерно 0,39–1,17 Н·м.

• Ресурс: около 5000 циклов.

• Рабочий диапазон температур: от -60 до +85 °C.

Где применяется

Такой переключатель используют в радиоэлектронной аппаратуре, цепях управления и сигнализации, а также в схемах, где нужен надежный ручной выбор одного из 11 положений.
