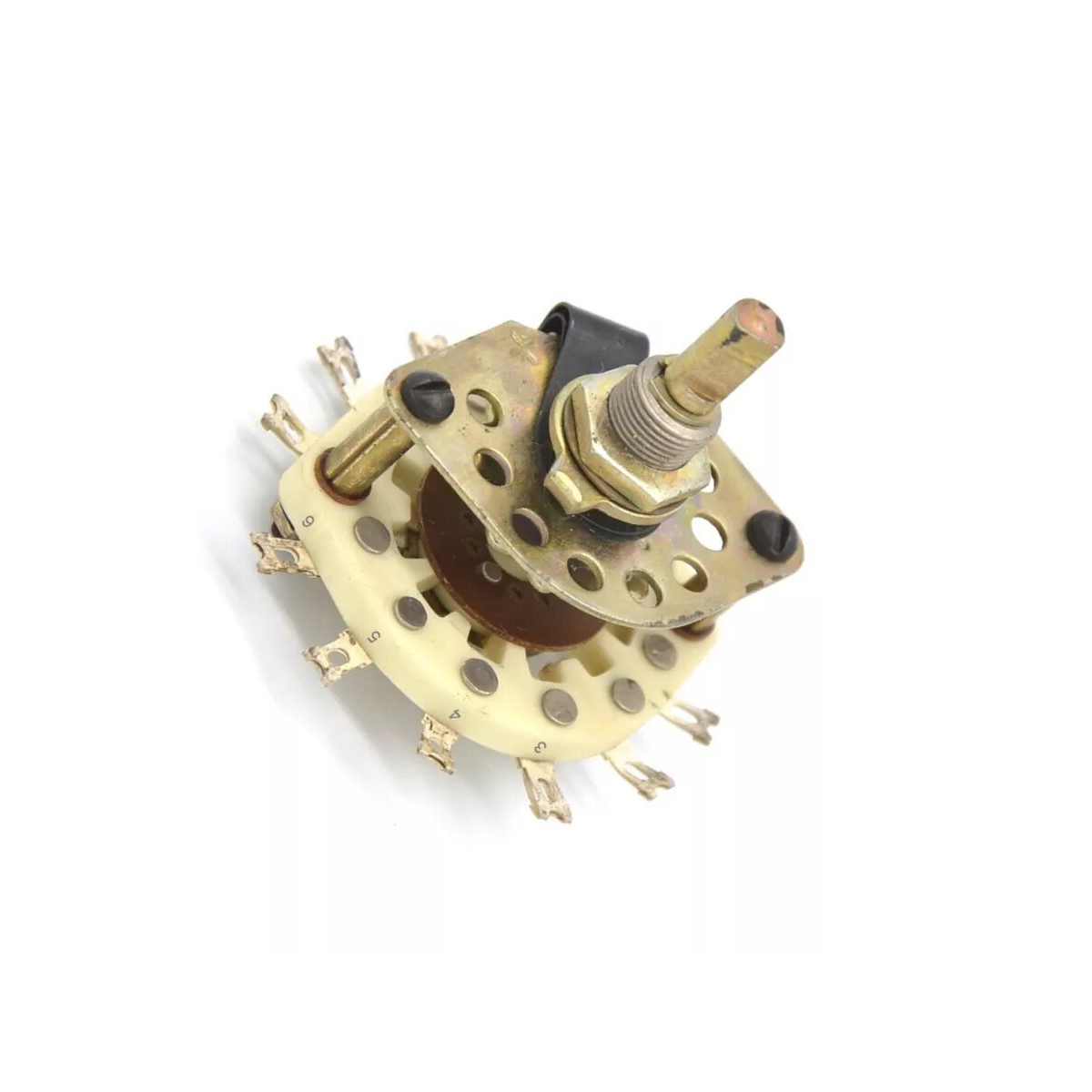

ПГК-11П1Н 87г
Технические характеристики
ПГК-11П1Н
ПГК-11П1Н — это советский/российский галетный (поворотный) переключатель с керамической галетой, 11 положений и одним направлением коммутации; предназначен для коммутации цепей постоянного и переменного тока низкой и высокой частоты и широко применяется в радиоэлектронной аппаратуре и измерительных схемах.
Конструкция и механика
Тип: галетный (многопозиционный, кулачковый) переключатель с одной рабочей платой (галетой).
Количество положений: 11 положений, один направление поворота (унинаправленный).
Вал: круглый, диаметр выступающей части ≈ 6 мм, возможны варианты исполнения вала с конической лыской или гладким с резьбой (обозначения исполнения — есть варианты «А», «К» и без буквы).
Установочные размеры: посадочное отверстие примерно 10,2 мм, толщина панелей для установки 1–5 мм; крепление на панель резьбовой гайкой (M10×0,75) или аналог.
Электрические характеристики
Коммутируемое напряжение: до 350 В.
Коммутируемый ток: номинально около 3 А (4200–70 Вт коммутационной мощности в зависимости от схемы и режима).
Сопротивление контакта: порядка 0,02 Ом (максимум примерно 20 мОм в некоторых спецификациях).
Электрическая прочность и изоляция: сопротивление изоляции — порядка 5 000 МОм, электрическая прочность изоляции — несколько киловольт (в разных источниках указаны 1 500–5 000 В в зависимости от метода измерения).
Механические и эксплуатационные параметры
Рабочий момент переключения: примерно 0,39–1,17 Н·м.
Угол между соседними положениями: ≈ 30°.
Ресурс: типичный ресурс десятки тысяч переключений (в спецификациях встречаются 5 000 переключений при одном варианте приемки и 10 000 ч в иной — см. варианты приемки).
Климатическое исполнение и диапазон: от −60 °C до +85 °C, влажность до 98% при +35 °C (радянские/российские ТУ с холодостойким исполнением УХЛ).
Контакты, выводы и монтаж
Выводы: выводы под пайку (THT), шаг выводов примерно 9,3 мм, количество выводов ≈ 12 (включая общий/переключаемые контакты).
Материал выводов: латунь с серебряным покрытием в ряде исполнений.
Галета (плата): керамическая, что улучшает контактную стабильность и изоляционные свойства при высоких температурах и частотах.
Применение и особенности
Применение: коммутация сигнальных цепей, селекция источников и путей сигналов в радиотехнике, измерительной аппаратуре, приборах управления и индикаторах.
Плюсы: надёжность благодаря керамической галете, хорошая изоляция, пригодность для широкого температурного диапазона и высоких частот.
Минусы/ограничения: ограничен по току (≈3 А), конструктивно открыт (часто без корпуса), требуется аккуратный выбор ручки и фиксации на панели; возможны различия в точных размерах и характеристиках между выпусками и исполнениями.
Иллюстрация (пример)
Представьте ручку, поворачиваемую на 10 шагов по 30° — встроенная керамическая галета последовательно соединяет выбранный контакт с общим штырём, обеспечивая надёжную коммутацию сигналов при небольших токах.
Если нужно, могу прислать: 1) полную таблицу технических параметров в виде одного файла (спецификации по пунктам и установочным размерам), 2) рекомендации по монтажу и пайке для печатной платы, или 3) сравнение с похожими галетными переключателями (ПГК-серии). Выберите вариант.
Описание
ПГК-11П1Н
ПГК-11П1Н: галетный переключатель для надежной коммутации цепей
ПГК-11П1Н — поворотный галетный переключатель с одной керамической платой, одним направлением и 11 фиксированными положениями. Устройство применяется для ручной коммутации цепей управления, сигнализации и измерительной аппаратуры, работающих на постоянном и переменном токе.
Конструкция ПГК-11П1Н ориентирована на объемный монтаж: изделие устанавливается на панель, а электрическое подключение выполняется пайкой. Керамическая основа галеты помогает сохранять стабильные изоляционные свойства при эксплуатации в широком диапазоне температур и влажности.
Основные характеристики ПГК-11П1Н
Переключатель ПГК-11П1Н рассчитан на 11 положений при одном направлении коммутации. Шаг поворота составляет 30°, благодаря чему оператор может последовательно выбирать необходимый режим работы оборудования.
| Параметр | Значение |
|---|---|
| Тип изделия | Галетный поворотный переключатель |
| Количество положений | 11 |
| Количество направлений | 1 |
| Количество галет | 1 |
| Материал платы | Керамика |
| Коммутируемое напряжение | До 350 В |
| Коммутируемый ток | До 3 А |
| Максимальная активная мощность | До 70 Вт |
| Сопротивление контактов | Не более 0,02 Ом |
| Сопротивление изоляции | Не менее 5000 МОм |
| Рабочая температура | От −60 до +85 °C |
| Относительная влажность | До 98% при +35 °C |
Характеристики могут различаться в зависимости от конкретного исполнения, типа вала и требований к приемке.
Конструкция и монтаж
ПГК-11П1Н относится к переключателям открытого типа без защитного корпуса. Основными элементами являются поворотный вал, контактный механизм, выводы под пайку и керамическая галета с контактными площадками. Для монтажа предусмотрено крепление на панели; в распространенном исполнении используется установочное отверстие диаметром 10,2 мм.
Контактные выводы обычно выполнены из латуни с серебряным покрытием, что способствует снижению переходного сопротивления в электрической цепи. Низкое контактное сопротивление важно для устойчивой передачи управляющих и измерительных сигналов.
Где применяется переключатель
ПГК-11П1Н востребован в устройствах, где необходимо вручную выбирать один из нескольких режимов, каналов или диапазонов. Его используют в составе:
Контрольно-измерительных приборов.
Аппаратуры автоматики и телемеханики.
Панелей управления промышленным оборудованием.
Испытательных стендов.
Электронных и радиотехнических устройств.
Систем сигнализации и коммутации вспомогательных цепей.
Например, в измерительном приборе ПГК-11П1Н может использоваться для последовательного выбора одного из 11 диапазонов измерения. При повороте вала общий контакт соединяется с соответствующим выводом выбранного положения, изменяя режим работы схемы.
Преимущества ПГК-11П1Н
Ключевая особенность модели — сочетание многоступенчатого переключения и керамической контактной платформы. Это делает переключатель практичным решением для аппаратуры, где важны механическая надежность, устойчивость изоляции и четкая фиксация положений.
К основным преимуществам относятся:
11 фиксированных рабочих позиций для точного выбора режима.
Работа в цепях постоянного и переменного тока.
Керамическая галета для надежной изоляции.
Возможность применения при температурах от −60 до +85 °C.
Низкое сопротивление контактов — до 0,02 Ом.
Панельный монтаж и выводы, рассчитанные на пайку.
Пригодность для применения в условиях повышенной влажности.
ПГК-11П1Н остается функциональным компонентом для схем, которым требуется понятное ручное переключение между несколькими состояниями без сложной электроники. Перед включением в проект важно сверить конкретное исполнение изделия с электрической схемой, габаритами панели, типом вала и условиями эксплуатации.
