ПГ39-51В

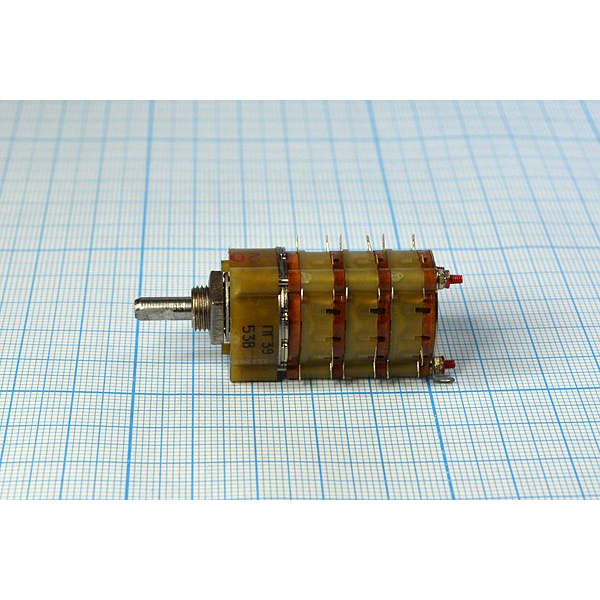

ПГ39-51В — это малогабаритный галетный (поворотный) переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Ключевые особенности и назначение

• Конструкция: галетный (ротор со ступенями), поворотный для объёмного монтажа; выпускается в нескольких конструктивных исполнениях (с полой осью, со сдвоенными осями и т.п.).

• Применение: коммутация сигналов в радиоэлектронной аппаратуре, приборах и устройствах управления, где требуется переключение нескольких положений при малых токах.

Электрические характеристики (типичные значения)

• Номинальный ток: до 0,5 А.

• Номинальное напряжение: до 127 В.

• Максимальная коммутируемая мощность: порядка 10 В·А.

• Контактное сопротивление: не более 0,05 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Испытательное (пробивное) напряжение: не менее 500 В (эфф.).

Механические и эксплуатационные параметры

• Число коммутационных циклов: порядка 30 000 в нормальных климатических условиях.

• Диапазон рабочих температур: примерно от −60 °C до +85 °C.

• Минимальная наработка (наработоспособность): около 10 000 часов; срок сохраняемости — до 15 лет; масса — порядка 22 г (в зависимости от исполнения).

Конструкция выводов и монтажа

• Выводы для пайки; шаг выводов типично 5 мм в некоторых типоразмерах; корпуса и контакты — с покрытием серебром (в типичных вариантах) для улучшения контактных свойств.

• Поставляется как с ручками, так и без ручек, существует много типоисполнений и вариан­tов числа положений/групп контактов.

Стандарты и климатическое исполнение

• Соответствует техническим условиям и имеет климатическое исполнение В по ГОСТ 15150-69 (всеклиматическое исполнение для широкого диапазона условий).

• Используется в приборах, рассчитанных на повышенную влажность и широкий температурный диапазон.

Замена и аналоги

• ПГ39-51В — типовая серия ПГ39; при подборе аналогов обращают внимание на число позиций, конфигурацию групп контактов, шаг и тип выводов, допустимые токи и напряжения, а также габариты корпуса.
