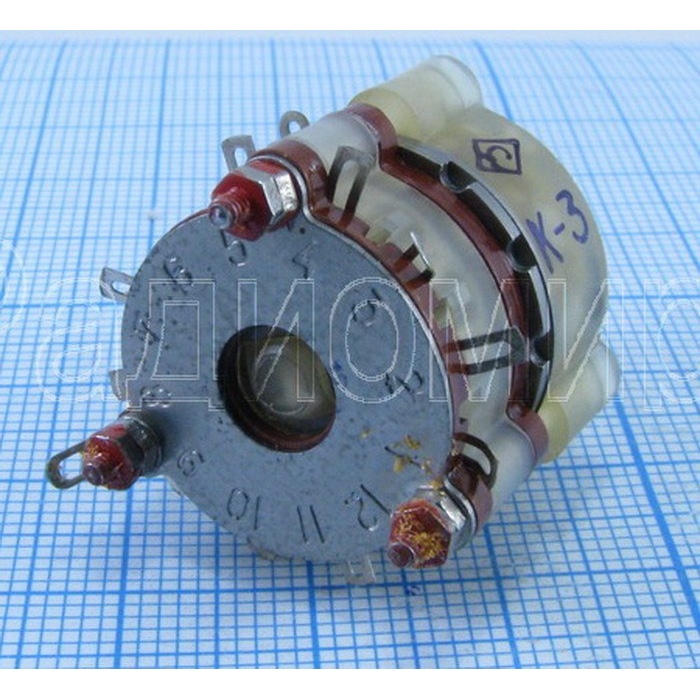

ПГ39-26В ОТК

ПГ39-26В ОТК — это миниатюрный галетный переключатель серии ПГ39, предназначенный для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Для серии ПГ39 обычно указывают климатическое исполнение В, диапазон рабочих температур от -60 °C до +85 °C, а также высокую долговечность и стойкость к хранению.

Что это за изделие

Это поворотный переключатель с фиксированными положениями, который используют для ручной коммутации цепей, выбора режимов и переключения схемных ответвлений. Серия ПГ39 выпускается в разных конструктивных исполнениях и типоразмерах, поэтому конкретная версия 26В может отличаться по числу положений и схеме коммутации.

Основные параметры серии

Для ПГ39 в справочных материалах приводят такие характеристики: ток до 0,5 А, напряжение до 127 В, максимальная коммутируемая мощность 10 В·А, сопротивление контакта не более 0,05 Ом и сопротивление изоляции не менее 1000 МОм. Также встречаются данные о минимальной наработке 10 000 часов и ресурсе до 30 000 коммутационных циклов в нормальных условиях.

Где применяется

ПГ39-26В используют в аппаратуре, где нужна компактная и надежная ручная коммутация: измерительная техника, блоки управления, радиолюбительские и промышленные устройства. Его ценят за простую механику, устойчивость к температурным перепадам и удобство монтажа.

На что смотреть при подборе

При замене важно проверить не только маркировку, но и число положений, число направлений, тип оси, исполнение выводов и габариты. Для корректной замены лучше сверять паспорт конкретного исполнения, потому что под индексом ПГ39 могут быть разные варианты по схеме и конструкции.
