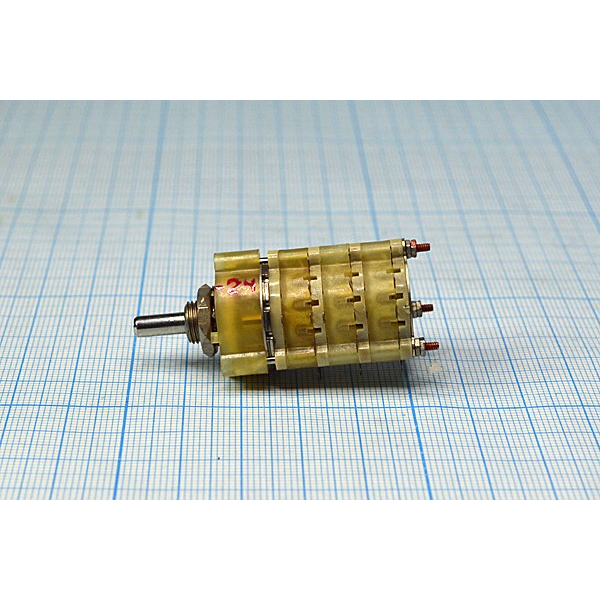

ПГ39-22В

ПГ39-22В — это галетный поворотный переключатель для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре. Он относится к серии ПГ39, применяется для коммутации сигналов и имеет всеклиматическое исполнение по ГОСТ 15150-69.

Основные характеристики

• Номинальный ток: до 0,5 А.

• Коммутируемое напряжение: до 127 В.

• Максимальная коммутируемая мощность: 10 В·А / 10 W.

• Сопротивление контакта: не более 0,05 Ом / 50 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Испытательное напряжение: не менее 500 В (эфф.).

• Ресурс: 30 000 циклов.

Конструкция

ПГ39-22В — это закрытый переключатель панельного монтажа с галетной конструкцией, рассчитанный на пайку выводов. У него 12 положений и 2 направления коммутации, а также сплошной вал с прямой лыской; корпус и галеты выполнены из пластмассы, выводы — латунные с серебряным покрытием.

Эксплуатация

Переключатель рассчитан на работу при температурах от -60 °C до +85 °C и при высокой влажности воздуха до 98%. Масса изделия — не более 22 г, срок сохраняемости — 15 лет, минимальная наработка — 10 000 часов.

Обозначение

В обозначении серии ПГ39 «ПГ» означает переключатель галетный, «39» — номер разработки, а индекс «В» указывает на всеклиматическое исполнение.
