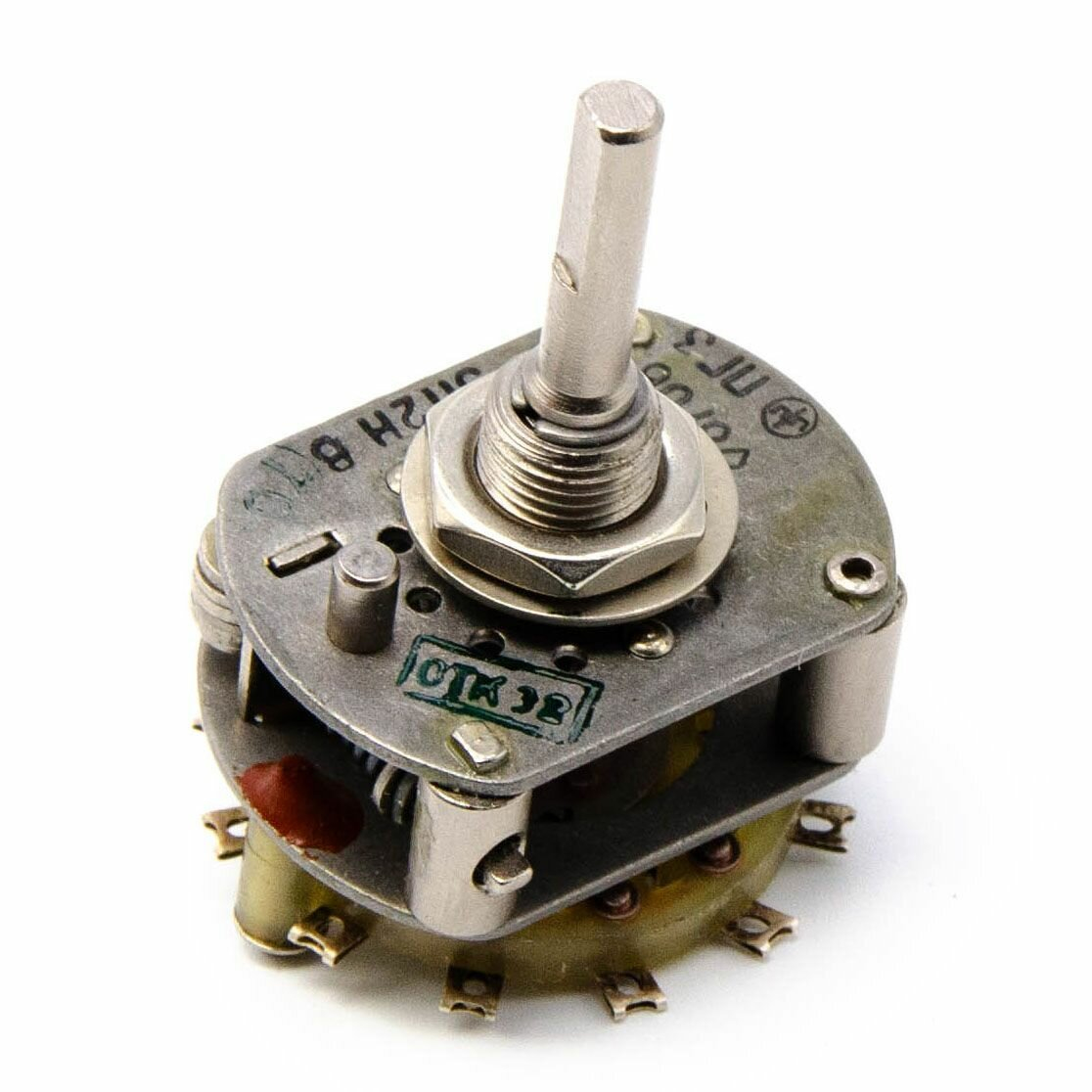

ПГ3-5П2НВ

ПГ3-5П2НВ — это малогабаритный галетный поворотный переключатель с 5 рабочими положениями и 2 направлениями, предназначенный для коммутации цепей управления и сигнализации.

Основные характеристики

• Рабочая температура: от -60 до 85 °C.

• Сопротивление изоляции: не менее 1000 МОм.

• Сопротивление контакта: не более 0,02 Ом.

• Электрическая прочность изоляции: 750 В.

• Коммутируемый ток: от 0,0001 до 0,5 А, в зависимости от режима нагрузки.

• Коммутируемое напряжение: до 250 В при активной нагрузке.

• Максимальная мощность: 25 Вт.

• Ресурс: 5000 циклов.

Что означает маркировка

• ПГ — переключатель галетный.

• 3 — вариант исполнения.

• 5П — 5 рабочих положений.

• 2Н — 2 направления.

• В — всеклиматическое исполнение.

Применение

Такой переключатель обычно используют там, где нужно вручную переключать несколько цепей в компактном корпусе: в приборах управления, измерительной технике и промышленной аппаратуре. Он рассчитан на сравнительно небольшие токи, поэтому подходит не для силовых нагрузок, а для сигнальных и управляющих цепей.

Конструктивно

Это переключатель для объемного монтажа с фиксацией на панели; в серии ПГ3 встречаются разные исполнения по числу галет и положений. Для ПГ3-5П2НВ в источниках также указывают момент переключения 0,15–0,7 Н·м.
