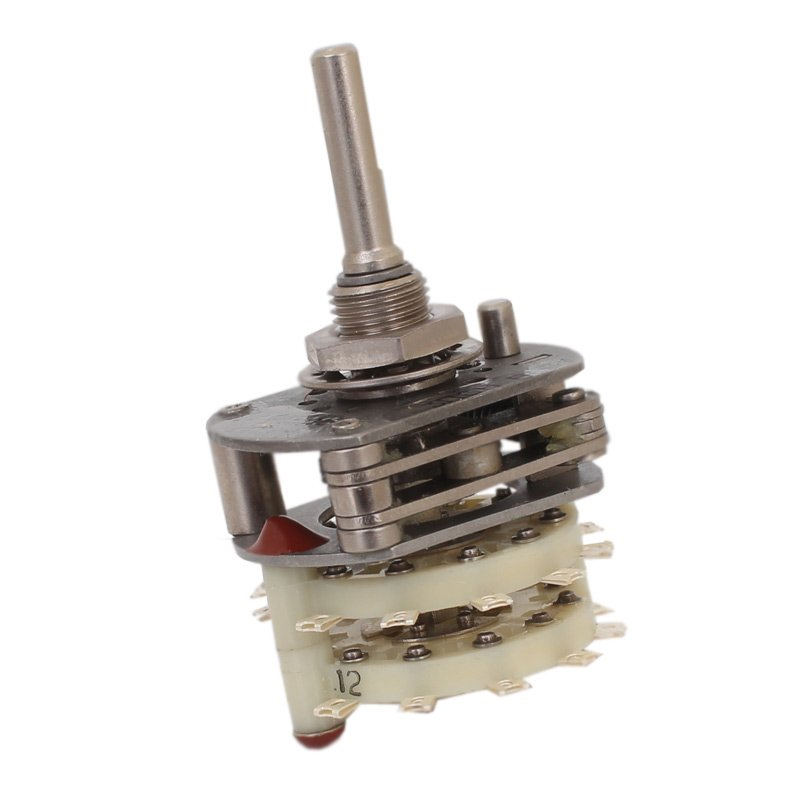

ПГ3-3П9НВ

ПГ3-3П9НВ — это малогабаритный галетный поворотный переключатель для коммутации электрических цепей, обычно с объемным монтажом. Обозначение читается так: ПГ3 — третий вариант исполнения галетного переключателя, 3П — три рабочих положения, 9Н — девять направлений, В — всеклиматическое исполнение.

Основные особенности

• Предназначен для ручной коммутации цепей в аппаратуре, где нужен надежный механический переключатель.

• Имеет 3 рабочих положения и 9 направлений, то есть позволяет реализовать несколько схем соединения в зависимости от позиции ручки.

• Обычно выпускается с выводами под пайку и рассчитан на монтаж в панель или в объемную компоновку.

• Для него характерна четкая фиксация положений и стабильные электрические параметры.

Электрические параметры

По данным нескольких каталогов, для этой модели указывают рабочее напряжение до 250 В, ток до 0,5 А и максимальную коммутационную мощность до 25 Вт. Также встречаются параметры сопротивления контактов порядка 20 мОм и электрической прочности изоляции 750 В. В другом источнике указана рабочая температура от -60 до +85 °C и сопротивление изоляции не менее 1000 МОм.

Конструкция и исполнение

Переключатель относится к всеклиматическому исполнению, то есть рассчитан на работу в более широком диапазоне условий эксплуатации. В каталогах также встречаются данные о валу диаметром 4 мм, длиной выступающей части 16 мм и 36 выводах. Это указывает на использование в достаточно плотной компоновке и на удобство подключения пайкой.

Надежность и ресурс

Для этой серии указывают минимальную наработку порядка 25 000 часов и срок сохраняемости до 25 лет. Это делает ПГ3-3П9НВ интересным для ремонтируемой и долговечной аппаратуры, где важна предсказуемая механика и простота замены.
