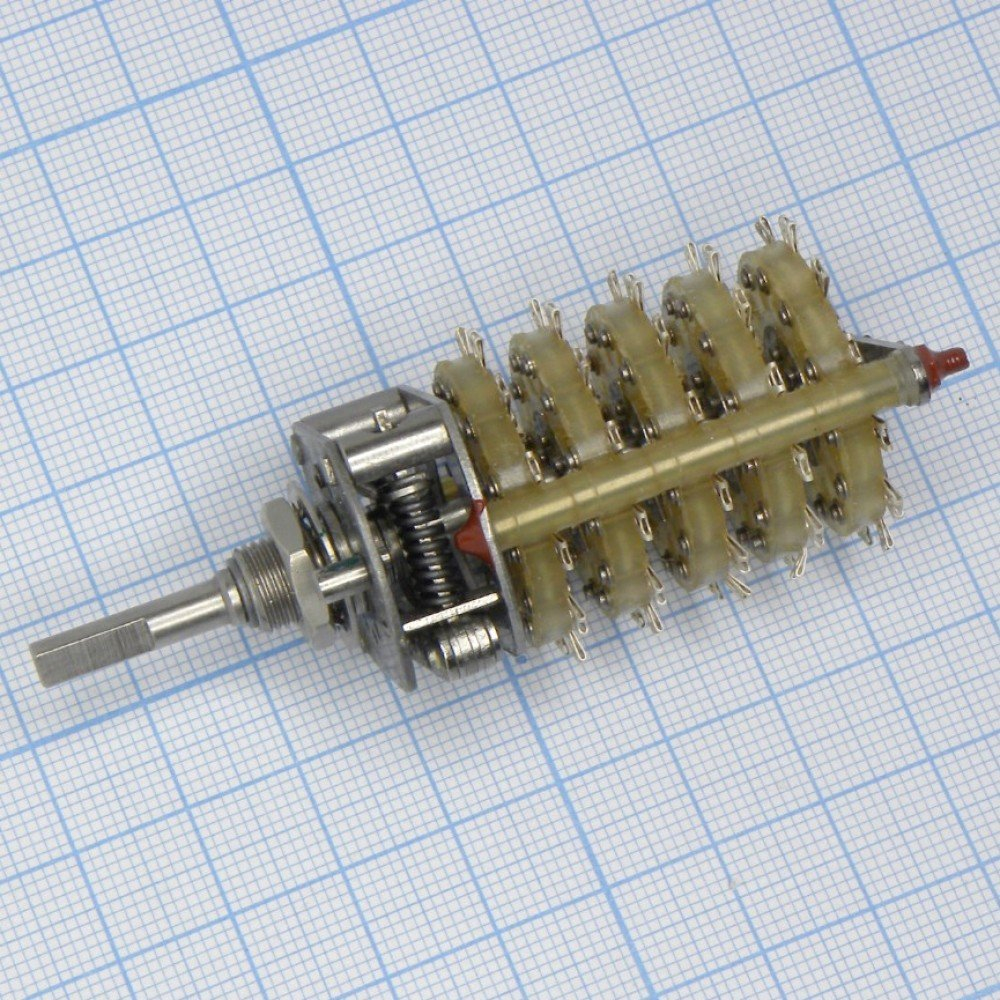

ПГ3-3П9НВ 91г
Технические характеристики
ПГ3-3П9НВ
ПГ3-3П9НВ — это галетный (поворотный) переключатель серии ПГ3 с 3 рабочими положениями и 9 направлениями контактов в всеклиматическом исполнении; применяется для коммутации низковольтных цепей управления и сигнализации в аппаратуре и щитах.
Технические характеристики и конструкция
Тип: галетный (поворотный) переключатель, конструкция с диском-контактом для выбора положения.
Число рабочих положений: 3; число направлений/контактных групп: 9 (обозначение 3П9Н означает 3 положения, 9 направлений).
Контактная схема: многополюсная; на корпусе обычно выводов порядка 36 (в зависимости от исполнения — ряд выводов под пайку).
Электрические параметры
Номинальное коммутируемое напряжение: до примерно 220–250 В (перечисляется диапазон 0,05–250 В для измерительных/сигнальных цепей в документации).
Максимальный коммутируемый ток: около 0,5 А; максимальная мощность порядка 25 Вт (подходит для низкомощных цепей управления и сигнализации).
Сопротивление контактов: низкое, порядка десятков миллиом (примерно 0,02–0,2 Ом, в разных источниках указывают ~20 мОм или 0,05 Ом).
Электрическая прочность изоляции и сопротивление изоляции: типично выдерживает сотни вольт (примерно 750 В прочность, сопротивление изоляции не менее 1000 МОм).
Механические и эксплуатационные параметры
Рабочая температура: ориентировочно от −60 °C до +85 °C, то есть рассчитан на всеклиматическое применение.
Габариты вала: диаметр выступающей части около 4 мм, длина выступающей части порядка 16 мм (встречающиеся значения для монтажа и установки ручки).
Вид выводов: выводы под пайку (сквозной монтаж/пайка на печатную плату или монтаж в панель/корпус).
Масса: порядка десятков граммов (примерно 40–50 г).
Надёжность и ресурс
Наработка на отказ/срок службы: встречаются данные о наработке от 10 000 часов до 25 000 часов в зависимости от конкретного варианта и ТУ; срок сохраняемости — десятки лет при нормальном хранении.
Применение и примечания
Используется в аппаратуре управления, измерительных приборах, коммутационных панелях и местах, где требуется надёжный выбор нескольких положений при небольшой коммутационной мощности.
Подходит для замены или ремонта в старой технике, где применяются галетные переключатели стандарта ПГ3; при подборе учитывайте число положений/направлений, тип выводов и габариты вала для совместимости.
Если нужно, могу прислать:
схему выводов (пинов) конкретного исполнения ПГ3-3П9НВ;
детальные размеры и монтажную посадку (если нужна 2D-диаграмма);
рекомендации по замене на современный аналог (с учётом механики и электрической нагрузки).
Описание
ПГ3-3П9НВ
ПГ3-3П9НВ: малогабаритный галетный переключатель для надежной коммутации
ПГ3-3П9НВ — галетный переключатель малогабаритного исполнения, рассчитанный на коммутацию цепей постоянного и переменного тока в радиоэлектронной и электротехнической аппаратуре. Модель востребована там, где требуется вручную выбирать режимы работы, переключать сигнальные и управляющие цепи, а также реализовывать компактные многопозиционные схемы управления.
Конструкция и назначение
Обозначение ПГ3-3П9НВ отражает основные особенности устройства: серия ПГ3, три рабочих положения, девять направлений и всеклиматическое исполнение «В». Переключатель относится к изделиям открытого типа и предназначен для объемного монтажа с подключением выводов пайкой.
Конструкция включает три галеты, обеспечивающие коммутацию девяти направлений при трех фиксированных положениях. Угол поворота составляет 30°, а вал выполнен сплошным, с прямой лыской, что упрощает установку ручки и снижает риск ее проворачивания при эксплуатации.
Основные характеристики ПГ3-3П9НВ
| Параметр | Значение |
|---|---|
| Тип изделия | Малогабаритный поворотный галетный переключатель |
| Число положений | 3 |
| Число направлений | 9 |
| Количество плат | 3 |
| Номинальный коммутируемый ток | До 0,5 А |
| Максимальное напряжение при активной нагрузке | До 250 В |
| Максимальная коммутируемая мощность | До 25 Вт |
| Сопротивление контакта | Не более 0,02 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Электрическая прочность изоляции | 750 В |
| Рабочая температура | От −60 до +85 °C |
| Относительная влажность | До 98% при +35 °C |
| Минимальная наработка | 25 000 часов |
| Срок сохраняемости | 25 лет |
Приведенные параметры характеризуют ПГ3-3П9НВ как решение для низкотоковых цепей управления, сигнализации, измерения и переключения режимов.
Области применения
Переключатель ПГ3-3П9НВ используется в аппаратуре специального и общего назначения. Его устанавливают в устройствах, где оператору нужно вручную выбирать одну из нескольких конфигураций электрической схемы.
Типичные варианты применения:
Панели управления и испытательные стенды
Радиоэлектронные приборы и измерительная техника
Системы выбора диапазонов, каналов и режимов
Блоки коммутации управляющих и сигнальных цепей
Лабораторное оборудование
Техника, работающая при низких и высоких температурах
Всеклиматическое исполнение делает модель подходящей для эксплуатации в широком диапазоне внешних условий: от сильного холода до повышенной влажности.
Особенности монтажа и эксплуатации
ПГ3-3П9НВ монтируется на панель через установочное отверстие диаметром около 8,2 мм; электрическое подключение выполняют пайкой. Для корректной работы важно соблюдать допустимые электрические нагрузки, исключать механическое воздействие на вал и применять подходящую ручку управления.
При проектировании устройства следует учитывать, что это переключатель для коммутации, а не для защиты линии от аварийных токов. Его рационально использовать в цепях, параметры которых не превышают допустимые значения по току, напряжению и коммутируемой мощности.
ПГ3-3П9НВ сочетает компактные габариты, четкую фиксацию положений, высокое сопротивление изоляции и длительный ресурс. Благодаря этому переключатель остается практичным компонентом для схем, где необходимы надежная ручная коммутация и стабильная работа в сложных климатических условиях.
