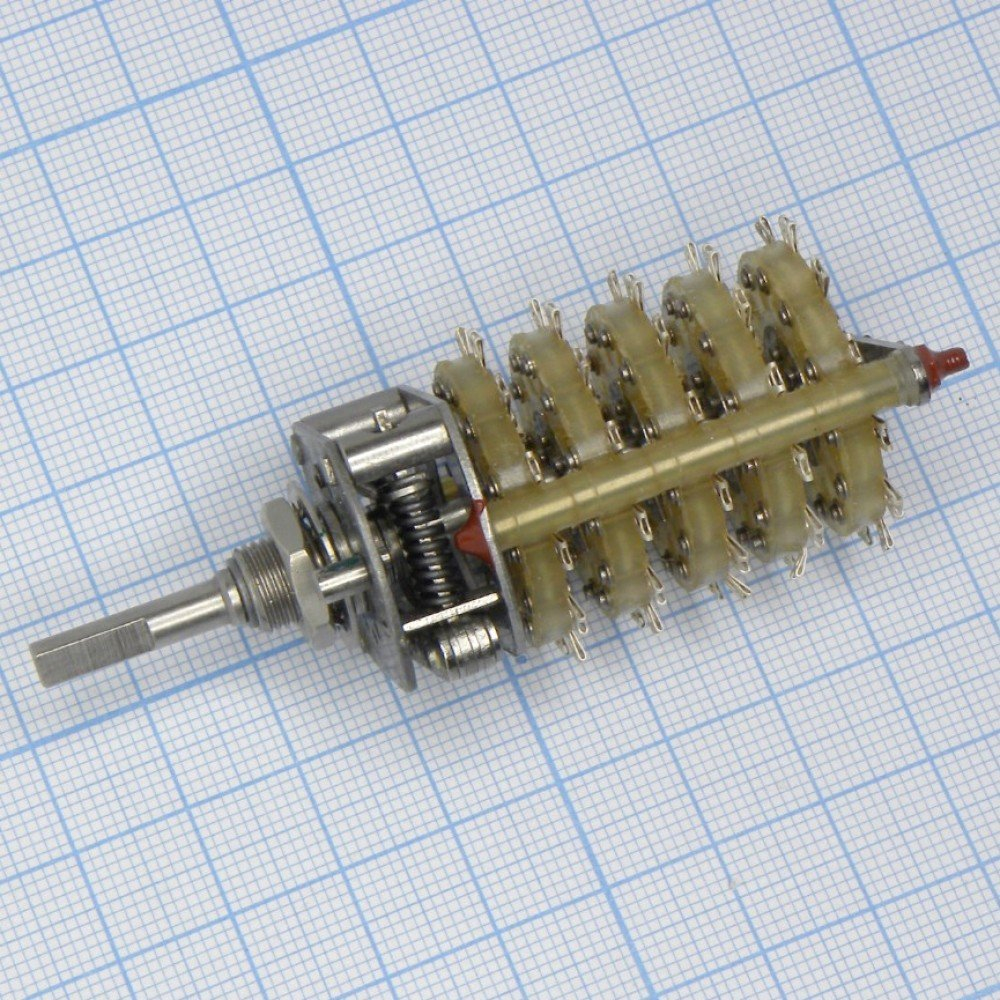

ПГ3-3П3НВ

ПГ3-3П3НВ — это малогабаритный галетный поворотный переключатель для объёмного монтажа, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Он используется там, где нужен ручной выбор одной из нескольких цепей или режимов работы, например в измерительной, бытовой или радиотехнической аппаратуре. Переключатель относится к серии ПГ3 и имеет всеклиматическое исполнение «В».

Основные характеристики

• 3 положения и 3 направления коммутации.

• 12 выводов, выводы под пайку.

• Коммутируемое напряжение до 250 В, ток до 0,5 А.

• Сопротивление контактов не более 0,02 Ом, сопротивление изоляции не менее 1000 МОм.

• Электрическая прочность изоляции — 750 В.

Конструкция

Переключатель выполнен в открытом корпусе, без защитного кожуха, и рассчитан на панельный монтаж. Вал круглый, со сплошной конструкцией и прямой лыской, что упрощает установку ручки. Ручка обычно поставляется отдельно.

Рабочие условия

Изделие рассчитано на работу в диапазоне температур от −60 до +85 °C, при высокой влажности до 98%. Гарантированная наработка указывается на уровне 25 000 часов, а ресурс — до 5000 циклов переключения.

Что важно знать

Маркировка читается так: ПГ3 — серия, 3П3Н — 3 положения и 3 направления, В — климатическое исполнение. Если нужен именно совет по подключению или распиновке, могу отдельно разобрать схему контактов и показать, как определить выводы мультиметром.
