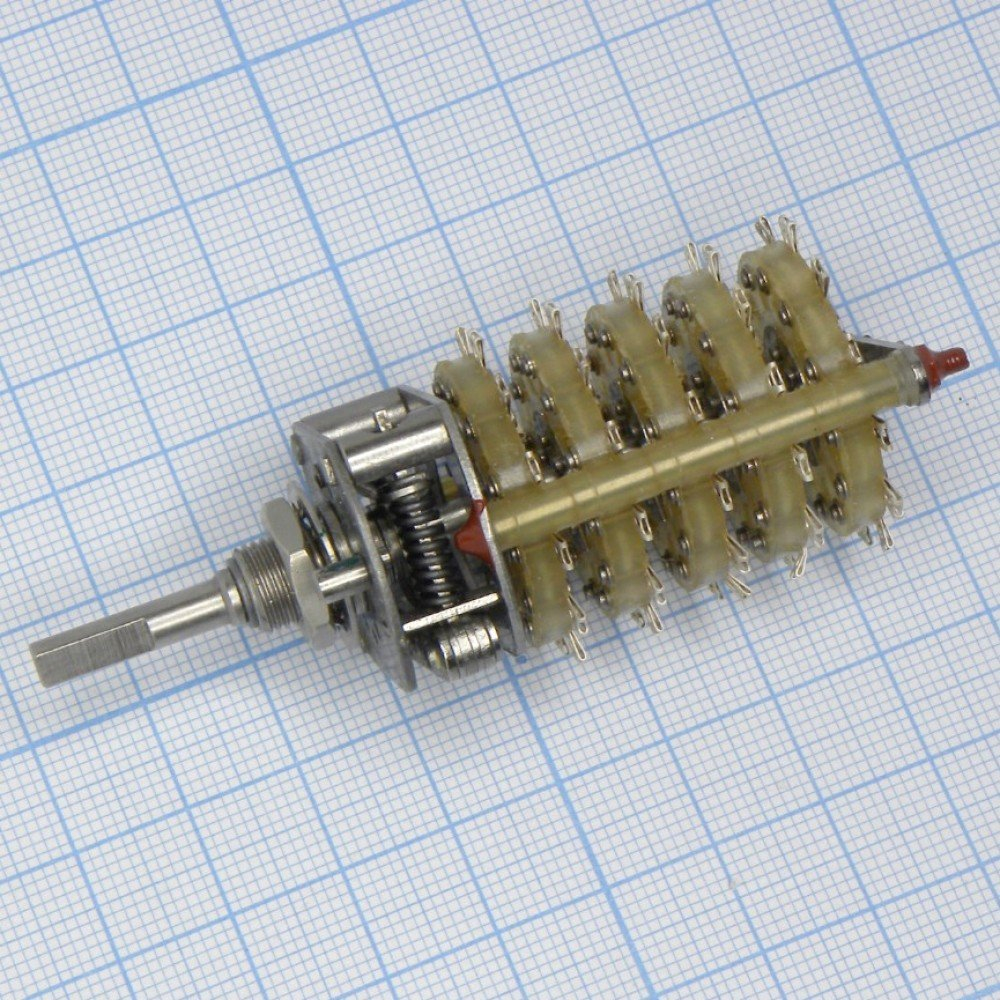

ПГ3-3П3НВ: компактный галетный переключатель для надёжной коммутации

ПГ3-3П3НВ — малогабаритный поворотный галетный переключатель, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция с тремя рабочими положениями и тремя направлениями позволяет удобно выбирать режимы работы, каналы, диапазоны или цепи управления.

Что означает маркировка

Обозначение ПГ3-3П3НВ отражает конструктивные и функциональные особенности изделия:

• ПГ3 — серия малогабаритных галетных переключателей, третий вариант исполнения

• 3П — три фиксированных рабочих положения

• 3Н — три направления коммутации

• В — всеклиматическое исполнение, рассчитанное на эксплуатацию в широком диапазоне условий окружающей среды

Такой формат особенно востребован там, где требуется механически надёжное ручное переключение нескольких электрических цепей при ограниченном свободном пространстве на панели прибора.

Конструкция и монтаж

ПГ3-3П3НВ относится к поворотным переключателям открытого типа. Как правило, он выполнен на одной контактной плате и устанавливается на лицевую панель оборудования. Управление производится поворотом вала; для конкретных исполнений может применяться вал типа ВС-3 — сплошной, с прямой лыской, диаметром 4 мм. Электрические выводы рассчитаны на пайку.

Основные особенности конструкции:

• три фиксируемых положения переключения

• три коммутируемых направления

• выводы под пайку

• панельный способ механического монтажа

• компактные габариты порядка 31 × 31 × 50 мм

• установочное отверстие ориентировочно Ø 8,2 мм

• поворотный механизм с отчётливо фиксируемыми положениями

Благодаря галетной схеме ПГ3-3П3НВ подходит для коммутации нескольких независимых цепей одним поворотом ручки, что упрощает управление прибором и уменьшает количество отдельных органов контроля на передней панели.

Электрические параметры

Переключатель ПГ3-3П3НВ используется в цепях с активной нагрузкой, а при проектировании важно отдельно учитывать ограничения для постоянного тока и индуктивных нагрузок. Для типового исполнения указываются следующие параметры:

Низкое контактное сопротивление способствует уменьшению потерь в коммутируемой цепи, а высокое сопротивление изоляции важно для аппаратуры, где требуется исключить паразитные утечки между контактами.

Эксплуатация в сложных условиях

Исполнение «В» делает ПГ3-3П3НВ подходящим для применения в аппаратуре, работающей при заметных температурных и климатических воздействиях. Для серии ПГ3 заявляется рабочий температурный диапазон от −60 до +85 °C, а допустимая относительная влажность может достигать 98%.

Для переключателей данной серии также указывается значительная минимальная наработка — 25 000 часов в предусмотренных техническими условиями режимах. Гарантийный срок хранения может составлять до 25 лет с даты приёмки, что важно для резервных комплектов, длительных производственных циклов и оборудования с продолжительным сроком службы.

Где применяется ПГ3-3П3НВ

Галетный переключатель ПГ3-3П3НВ применяется в устройствах, где необходимо вручную выбрать один из нескольких режимов или направлений коммутации:

• радиоизмерительные приборы и лабораторные стенды

• блоки управления и сигнализации

• источники питания и регулирующая аппаратура

• системы выбора диапазонов и режимов

• промышленная электроника

• средства связи и радиоаппаратура

• специализированное оборудование, работающее в широком температурном диапазоне

Например, в измерительном устройстве ПГ3-3П3НВ может использоваться для переключения трёх диапазонов измерения: пользователь поворачивает ручку, а контакты одновременно подключают нужные резистивные цепи, входы или каналы индикации.

При подборе переключателя необходимо сопоставить схему контактов, фактическое напряжение и ток нагрузки, тип нагрузки, способ крепления, размеры вала и требуемое климатическое исполнение с документацией конкретного исполнения. Для индуктивных цепей, двигателей, реле и катушек особенно важно учитывать более строгие ограничения по допустимым режимам коммутации.
