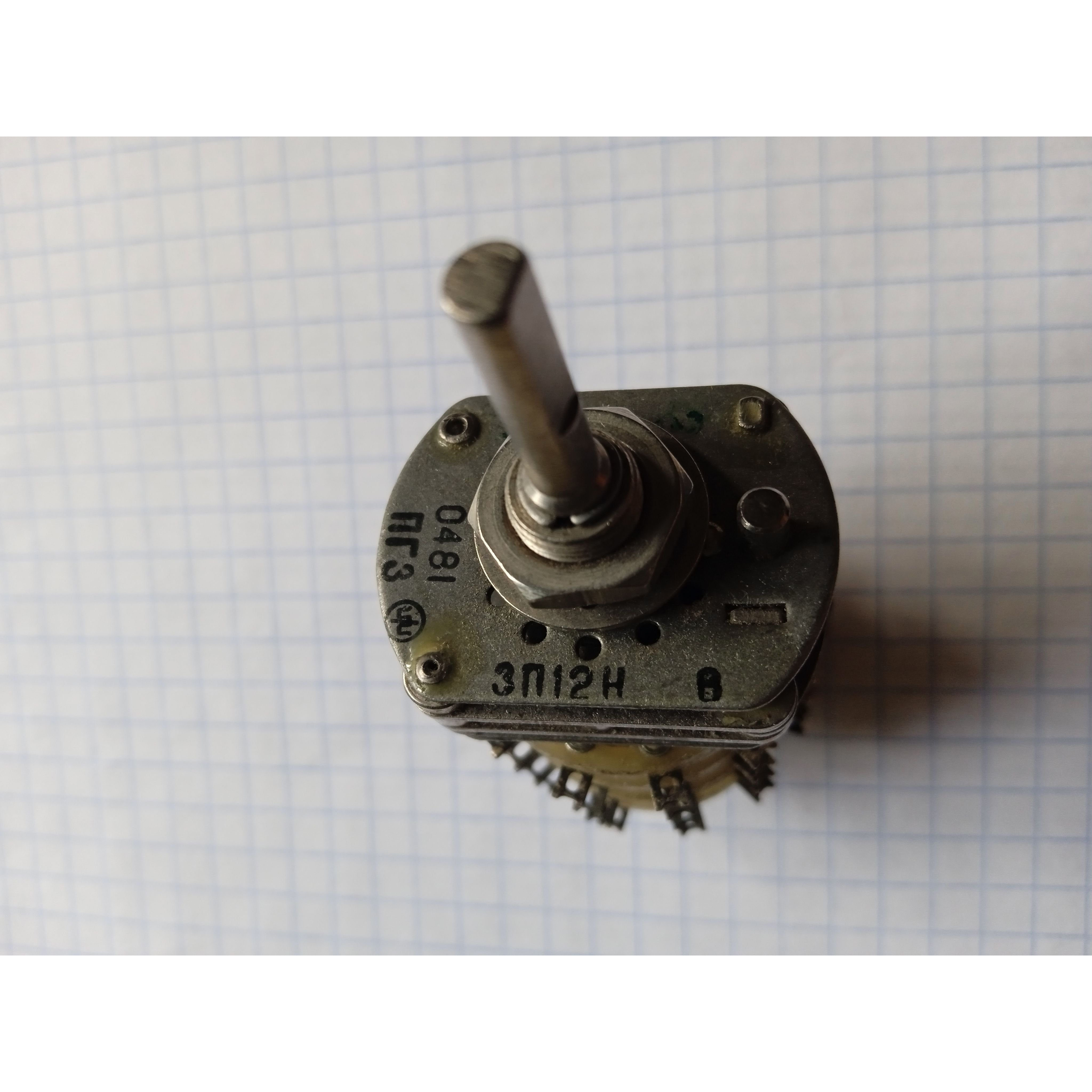

ПГ3-3П12НВ

ПГ3-3П12НВ — это малогабаритный галетный поворотный переключатель для объемного монтажа, который применяют для коммутации цепей переменного и постоянного тока в радио- и электроаппаратуре общего и специального назначения.

Что означает обозначение

• ПГ — переключатель галетный.

• 3 — номер разработки.

• 3П — число рабочих положений.

• 12Н — число направлений.

• В — всеклиматическое исполнение.

Основные свойства

Переключатель выпускается в компактном исполнении и рассчитан на внутренний монтаж. Для него указывают сопротивление контакта не более 0,02 Ом, сопротивление изоляции не менее 1000 МОм и электрическую прочность изоляции 750 В. Рабочий диапазон температуры составляет от -60 до +85 °C, а относительная влажность — до 98% при 35 °C.

Где применяется

Такой переключатель используют там, где нужно надежно и вручную коммутировать несколько цепей или режимов: в измерительной, радиотехнической и другой аппаратуре. Он подходит для условий, где важны долговечность и стабильная работа при широком диапазоне внешних воздействий.

Надежность и ресурс

По справочным данным, гарантийная наработка составляет 25 000 часов, а срок сохраняемости — 25 лет. Масса изделия обычно находится в диапазоне от 36 до 52 г.
