ПГ3-3П12НВ: надёжный галетный переключатель для радиоэлектронной аппаратуры

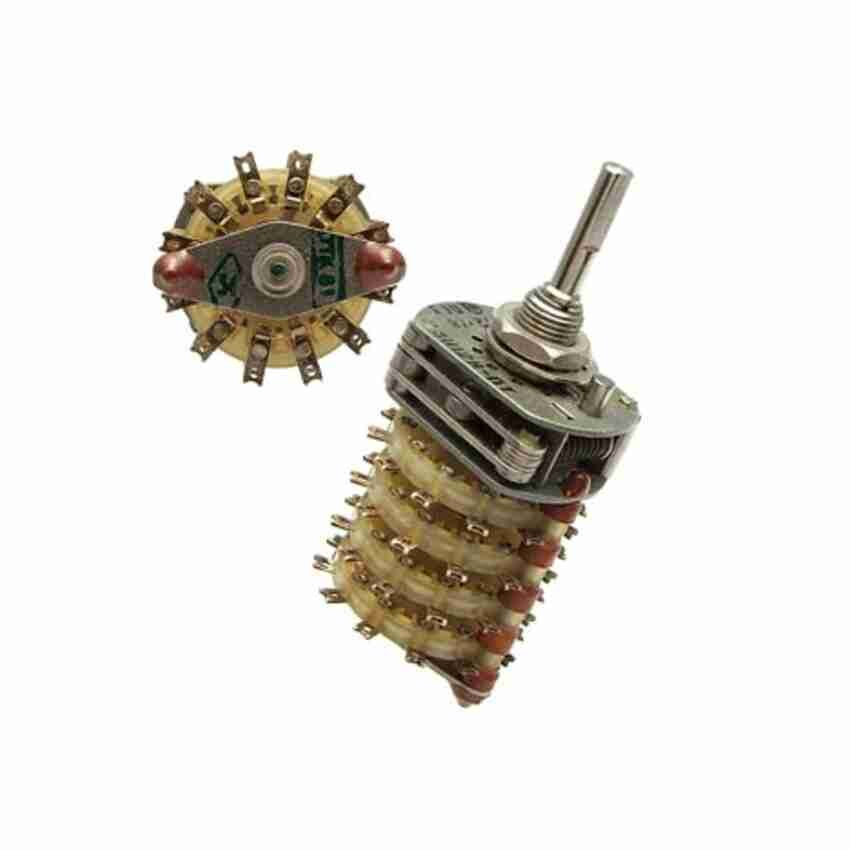

ПГ3-3П12НВ — малогабаритный поворотный галетный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Компонент применяется в аппаратуре управления, измерительных приборах, системах сигнализации, радиоэлектронных устройствах и других изделиях, где требуется ручной выбор режима работы или направления электрической цепи.

Назначение ПГ3-3П12НВ

Переключатель ПГ3-3П12НВ относится к серии ПГ3 — компактным галетным переключателям для объёмного внутреннего монтажа. Его конструкция предусматривает последовательное переключение контактов при повороте управляющей оси, что делает изделие подходящим для выбора каналов, диапазонов, режимов, линий связи и управляющих сигналов.

Маркировка изделия отражает его ключевые особенности:

• ПГ3 — переключатель галетного типа третьего варианта исполнения.

• 3П — три рабочих положения.

• 12Н — двенадцать направлений коммутации.

• В — всеклиматическое исполнение, рассчитанное на эксплуатацию в сложных климатических условиях.

Основные характеристики

ПГ3-3П12НВ рассчитан на применение в цепях с малой и средней сигнальной нагрузкой. Для серии заявлены коммутируемый ток до 0,5 А, напряжение до 250 В при активной нагрузке и максимальная коммутируемая мощность до 25 Вт.

К важным техническим параметрам относятся:

• сопротивление контакта — не более 0,02 Ом;

• сопротивление изоляции — не менее 1000 МОм;

• электрическая прочность изоляции — до 750 В;

• рабочая температура — от −60 до +85 °C;

• допустимая относительная влажность — до 98% при +35 °C;

• момент переключения — от 0,15 до 0,7 Н·м;

• минимальная наработка — 25 000 часов;

• срок сохраняемости — до 25 лет.

Такие параметры позволяют использовать переключатель в оборудовании, работающем при перепадах температур, высокой влажности и иных воздействиях окружающей среды.

Где применяется переключатель

Поворотный переключатель ПГ3-3П12НВ востребован в электронных и электротехнических устройствах, где важны компактность, устойчивость контактов и понятное ручное управление. Типичные области применения включают:

• измерительные приборы и лабораторное оборудование;

• блоки управления и индикации;

• устройства связи и радиотехнические системы;

• промышленную автоматику;

• аппаратуру контроля и сигнализации;

• специализированные электронные комплексы;

• учебные, испытательные и ремонтные стенды.

Например, ПГ3-3П12НВ может использоваться в панели управления для переключения одного из нескольких сигнальных каналов либо для выбора режима измерения в приборе.

Преимущества всеклиматического исполнения

Буква «В» в обозначении ПГ3-3П12НВ указывает на всеклиматическое исполнение. Это особенно важно для техники, которая должна сохранять работоспособность не только в отапливаемых помещениях, но и при низкой или высокой температуре, во влажной атмосфере, в условиях транспортировки и длительного хранения.

Сочетание широкого диапазона рабочих температур, высокой изоляционной прочности и долговечности делает ПГ3-3П12НВ практичным решением для оборудования общего и специального назначения. Перед интеграцией переключателя в конкретное устройство необходимо сверить электрическую схему, допустимые режимы нагрузки, способ монтажа и требования конструкторской документации.
