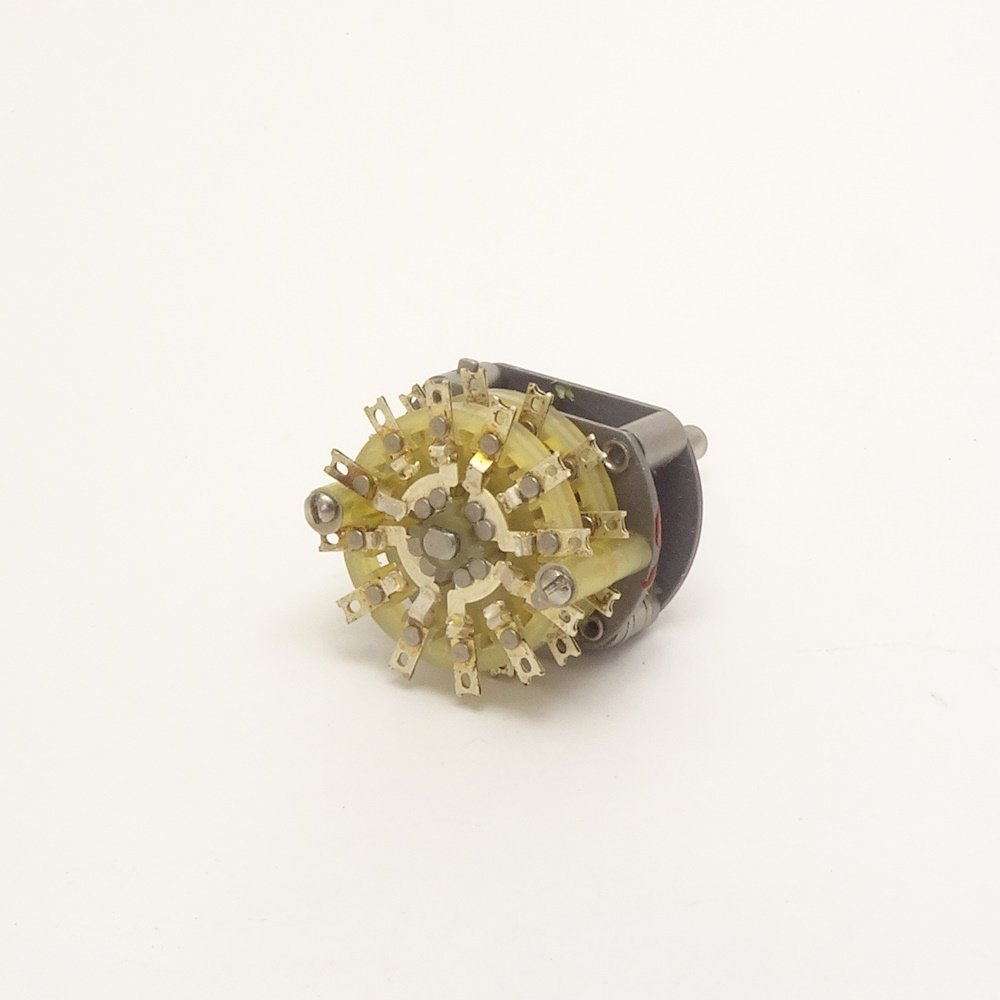

ПГ3-2П8НВ

ПГ3-2П8НВ — это галетный поворотный переключатель серии ПГ3 с 2 положениями и 8 направлениями ; его обычно применяют в цепях сигнализации и управления. Он рассчитан на коммутацию напряжения до 250 В, тока до 0,5 А и мощности до 25 Вт.

Что это за изделие

Это переключатель открытого типа, без корпуса, с монтажом на панель и подключением выводов пайкой. В обозначении «2П8НВ» обычно читаются 2 положения, 8 направлений и всеклиматическое исполнение «В».

Конструкция

У ПГ3-2П8НВ две галеты, 24 вывода и угол поворота 30 градусов на шаг. Вал круглый, сплошной, с прямой лыской; ручка обычно поставляется отдельно.

Основные параметры

• Коммутируемое напряжение: до 250 В.

• Коммутируемый ток: до 0,5 А.

• Максимальная коммутируемая мощность: 25 Вт.

• Сопротивление контактов: не более 20 мОм.

• Сопротивление изоляции: 1000 МОм.

• Электрическая прочность изоляции: 750 В.

• Рабочая температура: от -60 до +85 C.

Где используется

Такой переключатель подходит для аппаратуры, где нужно вручную выбирать один из нескольких режимов или линий, например в измерительной, коммутационной и управляющей технике. Для старой советской и совместимой аппаратуры это довольно типовой элемент, поэтому его часто ищут именно по маркировке «ПГ3-2П8НВ».
