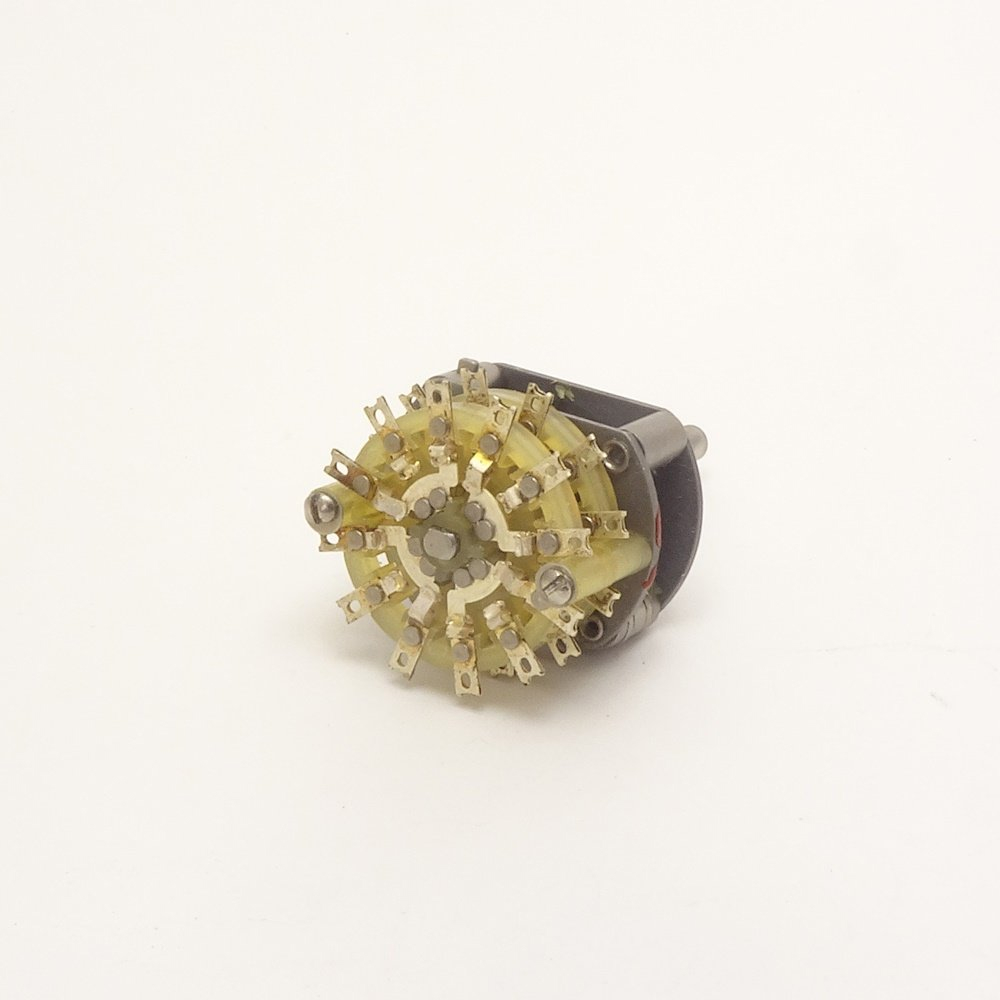

ПГ3-2П8НВ

ПГ3-2П8НВ — это советский галетный поворотный переключатель серии ПГ3, рассчитанный на 2 положения и 8 направлений коммутации. Он относится к открытому типу, крепится на панель и обычно используется в цепях сигнализации и управления.

Основные характеристики

• Коммутируемое напряжение: до 250 В.

• Коммутируемый ток: до 0,5 А.

• Максимальная коммутируемая мощность: 25 Вт.

• Сопротивление контактов: не более 20 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 750 В.

Конструкция

У переключателя 2 галеты и 24 вывода, выводы рассчитаны под пайку, контактная часть имеет серебряное покрытие. Вал сплошной, с прямой лыской, а установочный диаметр для монтажа на панель составляет 8,2 мм. Габариты корпуса указаны примерно как 30 × 30 × 53 мм.

Работа и применение

По схеме это переключатель с фиксированными позициями, где поворот вала выбирает одно из восьми направлений в пределах двух положений. Он подходит для ручного переключения в радиотехнике, измерительных устройствах, аппаратуре управления и другой низковольтной электронике.

Условия эксплуатации

Для него заявлен рабочий диапазон температур от -60 до +85 °C, а климатическое исполнение — всеклиматическое. Ресурс указан как 5000 циклов, а минимальная наработка — 25 000 часов.
