ПГ3-2П20НВ

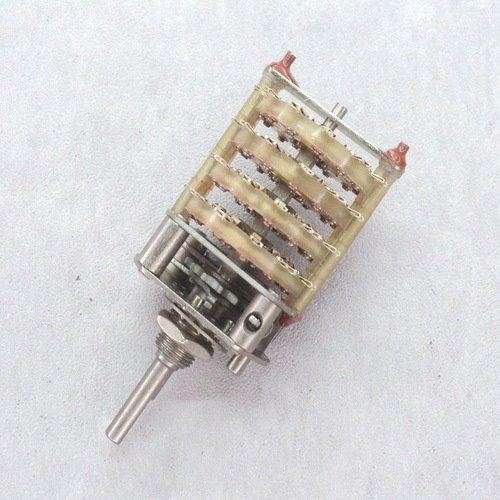

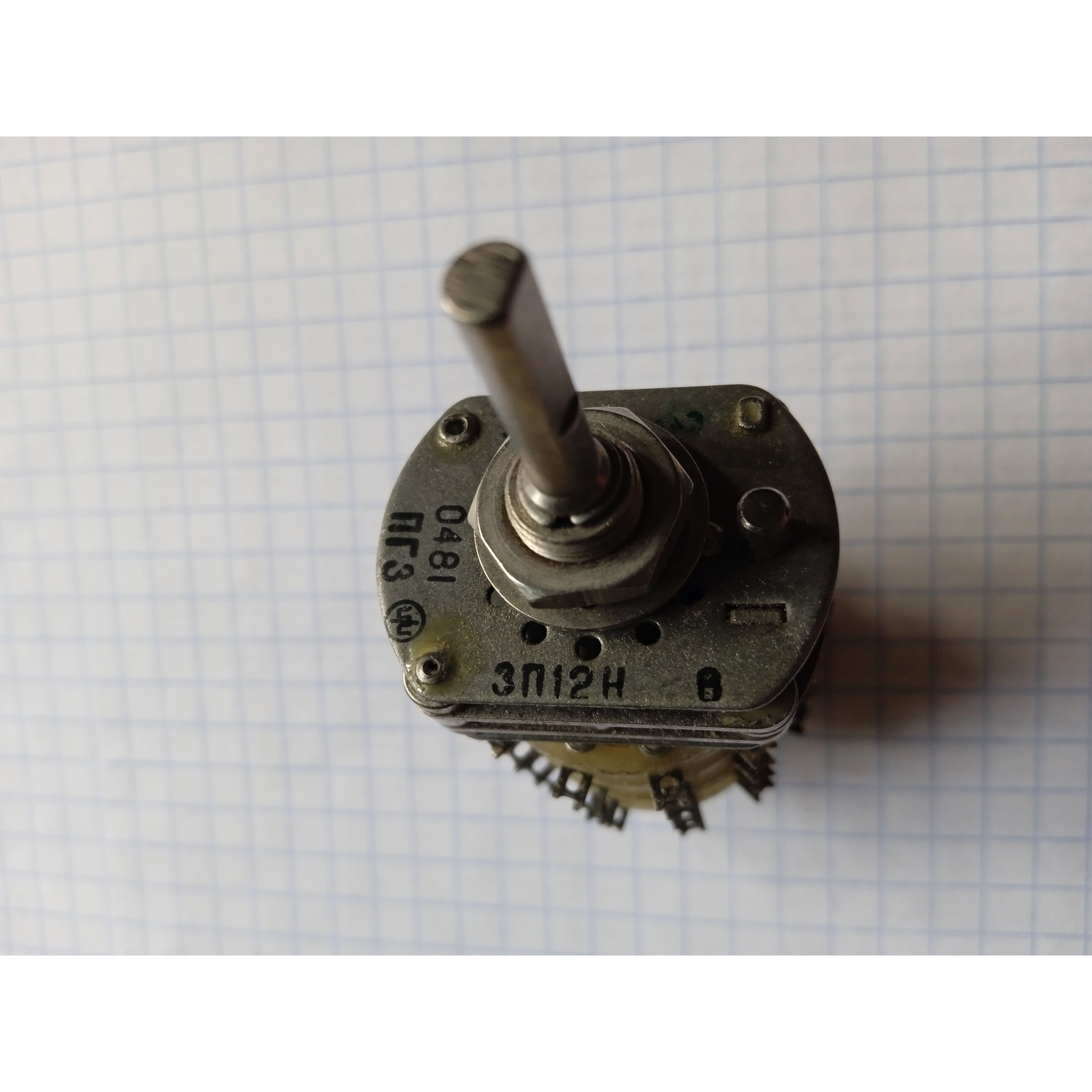

ПГ3-2П20НВ — это поворотный галетный переключатель серии ПГ3, предназначенный для коммутации цепей в радиоэлектронной аппаратуре. По сути, это механический многопозиционный переключатель с фиксацией положений, который обычно применяют там, где нужна надежная ручная коммутация без электроники.

Что это за устройство

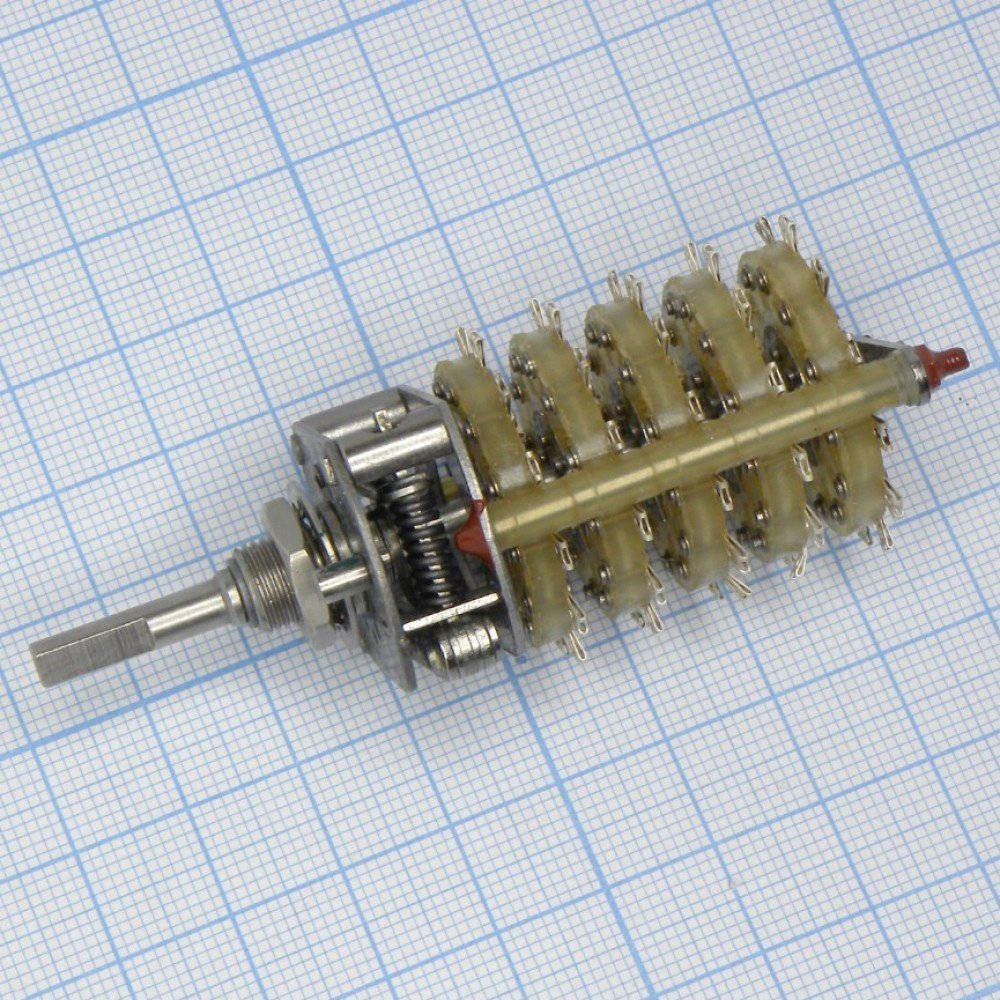

Модель ПГ3-2П20НВ относится к галетным переключателям с поворотным приводом. Она рассчитана на работу в цепях постоянного и переменного тока и используется для сигнальных, управляющих и измерительных цепей.

Маркировка у таких изделий обычно указывает на конструктивные особенности исполнения, число плат и число рабочих положений; у ПГ3-2П20НВ это вариант с 20 направлениями/позициями в соответствующем исполнении серии ПГ3.

Основные характеристики

Для этой серии указаны такие параметры: сопротивление контакта — не более 0,02 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 В, емкость между контактами — до 1,5 пФ, между контактами и корпусом — до 4,0 пФ.

Коммутируемые пределы для серии — напряжение от 0,05 до 250 В и ток от 0,0001 до 0,5 А, при максимальной коммутируемой мощности до 25 Вт.

Также для ПГ3 указывают рабочий температурный диапазон от минус 60 до плюс 85 °C, повышенную влажность для климатических исполнений и гарантийную наработку 25 000 часов.

Где применяется

Такие переключатели ставят в приборах, блоках управления, лабораторной и промышленной аппаратуре, где нужно вручную выбирать режимы, цепи или измерительные диапазоны. Они ценятся за простую конструкцию, понятную логику переключения и хорошую помехоустойчивость в сравнении с электронными решениями.

Если нужна, могу отдельно разобрать расшифровку маркировки ПГ3-2П20НВ по буквам и цифрам или показать схему контактов и габариты .
