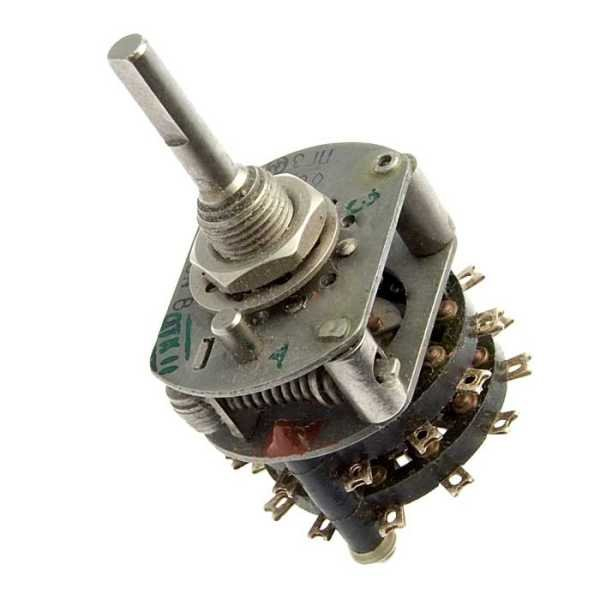

ПГ3-2П16НВ: надёжный переключатель для промышленного оборудования

ПГ3-2П16НВ — многопозиционный галетный переключатель, предназначенный для коммутации электрических цепей в аппаратуре промышленного, измерительного и специального назначения. Устройство применяется там, где требуется вручную выбирать режим работы, канал, диапазон измерений или конфигурацию подключений с чёткой фиксацией установленного положения.

Конструктивное исполнение ПГ3-2П16НВ ориентировано на монтаж в панели оборудования. Поворотный механизм обеспечивает последовательное переключение контактов, а обозначение типа помогает определить конструктивную серию и коммутационную схему изделия. Такие переключатели востребованы в шкафах управления, лабораторных приборах, системах автоматики, источниках питания, испытательных стендах и электронных устройствах.

Назначение ПГ3-2П16НВ

Основная функция переключателя ПГ3-2П16НВ — ручная коммутация нескольких электрических цепей при повороте управляющего вала или рукоятки. Оператор может выбрать один из заранее предусмотренных режимов без демонтажа панели и без изменения внутренней проводки устройства.

Типовые задачи, для которых используется ПГ3-2П16НВ:

• Выбор рабочего режима оборудования.

• Переключение измерительных диапазонов.

• Коммутация сигнальных и управляющих цепей.

• Выбор каналов в измерительных и контрольных системах.

• Изменение схемы подключения отдельных узлов.

• Переключение резервных, тестовых или сервисных режимов.

• Управление цепями низкого напряжения в промышленной аппаратуре.

Поворотные переключатели такого типа особенно удобны для оборудования, в котором требуется наглядное и повторяемое управление. Каждое положение ручки соответствует определённой электрической конфигурации, что снижает вероятность ошибки при эксплуатации и обслуживании.

Особенности конструкции

ПГ3-2П16НВ относится к классу галетных переключателей, в которых коммутация выполняется контактными группами, расположенными на изоляционных секциях — галетах. При повороте оси подвижные контакты последовательно соединяются с неподвижными выводами, формируя требуемую схему соединений.

К характерным особенностям конструкции относятся:

• Поворотный принцип управления.

• Панельный способ установки.

• Наличие фиксированных положений.

• Возможность применения в многоконтактных схемах.

• Компактное размещение коммутационных секций.

• Удобство маркировки положений на лицевой панели.

• Приспособленность к ремонту, диагностике и замене в составе аппаратуры.

Маркировка ПГ3-2П16НВ обычно используется при идентификации конкретного исполнения переключателя. При подборе изделия важно проверять не только обозначение, но и паспортную схему коммутации, число рабочих положений, количество секций, расположение выводов, тип фиксации и допустимые электрические нагрузки.

Где применяется переключатель

Переключатель ПГ3-2П16НВ может использоваться в оборудовании, где важны надёжность механического переключения, понятная индикация выбранного положения и возможность построения сложной схемы коммутации.

Наиболее распространённые области применения:

• Промышленные системы управления.

• Электротехнические шкафы и пульты операторов.

• Контрольно-измерительная аппаратура.

• Лабораторные установки.

• Испытательные стенды.

• Системы телемеханики и автоматики.

• Источники питания и преобразовательная техника.

• Радиоэлектронные устройства.

• Учебные стенды и макеты электрических схем.

• Оборудование для диагностики и наладки.

Например, в измерительном приборе ПГ3-2П16НВ может использоваться для выбора диапазона измерения. В каждом положении ручки подключается отдельная цепь с нужным резистивным делителем, измерительным трансформатором или входным каналом. Такой подход позволяет реализовать понятное ручное управление без сложной цифровой электроники.

На что обратить внимание при выборе

Для корректной замены или применения ПГ3-2П16НВ необходимо сопоставить его параметры с требованиями конкретной схемы. Даже внешне похожие галетные переключатели могут отличаться числом секций, положений, направлением переключения и конфигурацией контактов.

Перед установкой рекомендуется проверить:

• Схему замыкания и размыкания контактов.

• Количество положений переключателя.

• Число контактных групп и галет.

• Тип коммутации: однополюсный, многополюсный, переключающий или замыкающий.

• Наличие и тип фиксации положений.

• Угол поворота между положениями.

• Расположение и маркировку выводов.

• Диаметр и длину вала.

• Способ крепления на панели.

• Допустимые ток и напряжение.

• Материал контактных элементов и состояние изоляции.

• Условия эксплуатации: температура, влажность, вибрация и запылённость.

Особенно важно учитывать электрическую нагрузку. Галетные переключатели преимущественно применяют в цепях управления, сигнализации, измерения и коммутации малых или умеренных нагрузок. Если устройство должно переключать силовые цепи, пускатели, двигатели или мощные нагреватели, необходимо использовать промежуточные реле, контакторы либо специальные силовые переключающие аппараты.

Монтаж и эксплуатация

При монтаже ПГ3-2П16НВ следует исключить механическое напряжение на выводах и на валу. Провода рекомендуется укладывать так, чтобы они не передавали усилие на контактные секции и не мешали свободному повороту механизма. Пайку или другое подключение выводов нужно выполнять аккуратно, не допуская перегрева контактных площадок и изоляционных деталей.

Для длительной стабильной работы полезно соблюдать несколько правил:

• Отключать питание перед монтажом и обслуживанием.

• Сверять подключение со схемой конкретного исполнения.

• Не превышать допустимую коммутационную нагрузку.

• Не прикладывать чрезмерное усилие к рукоятке и валу.

• Защищать устройство от проводящей пыли, влаги и агрессивных сред.

• Периодически проверять надёжность крепления и состояние соединений.

• Контролировать отсутствие подгорания, окисления и перегрева контактов.

ПГ3-2П16НВ остаётся практичным решением для ручной многопозиционной коммутации в электронике, автоматике и измерительной технике. Точная идентификация исполнения, проверка электрической схемы и соблюдение требований монтажа позволяют использовать переключатель надёжно и эффективно в составе профессионального оборудования.
