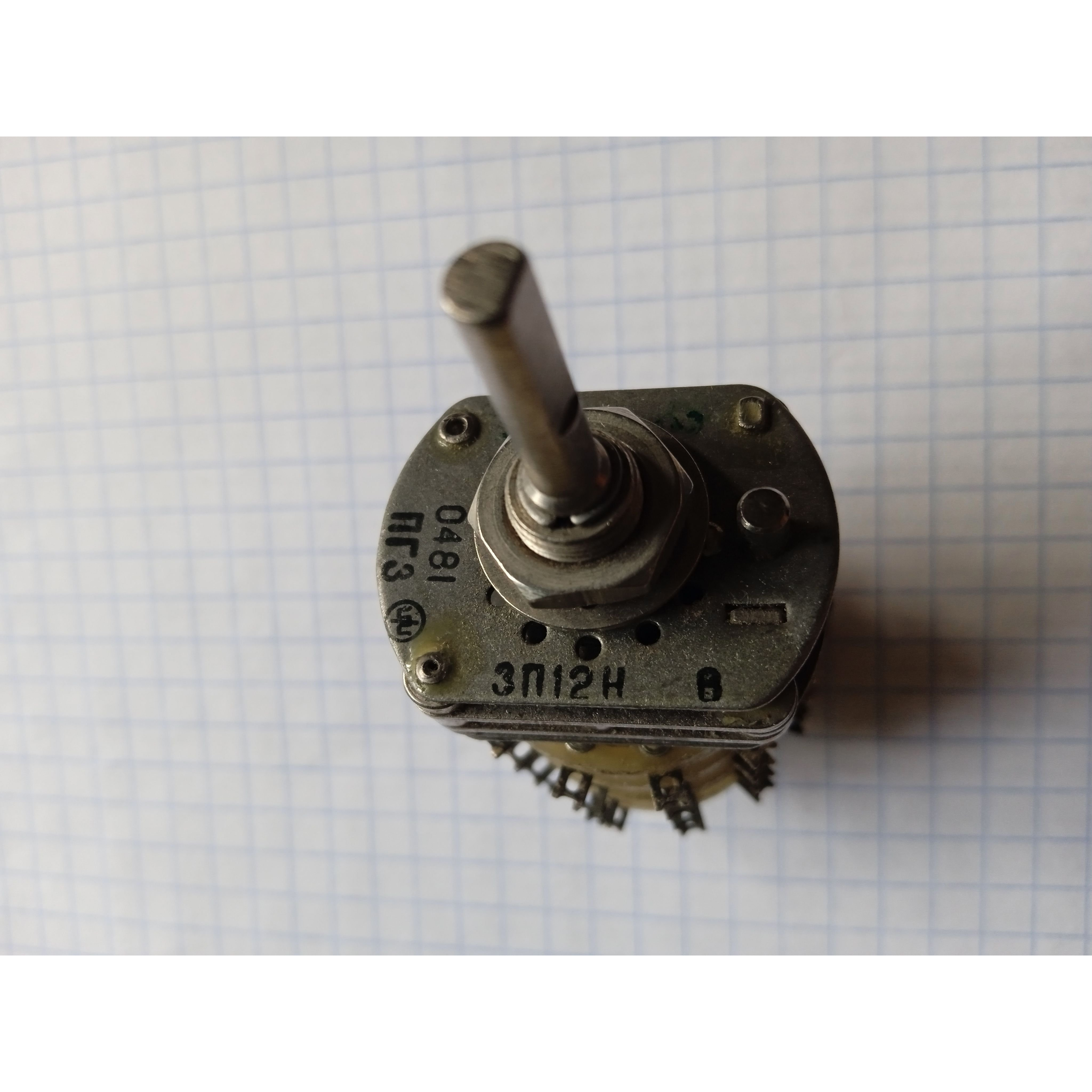

ПГ3-2П12НВ

Коротко: ПГ3-2П12НВ — это малогабаритный поворотный (галетный) переключатель серии ПГ3 на 2 платы и 12 положений, в всеклиматическом исполнении (В), предназначенный для коммутации слабых сигналов и управления в радиоэлектронной аппаратуре.

Назначение и конструкция

• Предназначен для переключения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре; коммутирует низкие токи и напряжения и обычно используется в схемах управления и сигнализации.

• Конструкция — поворотная ось с галетами (платами) контактов; данное исполнение имеет 2 платы и 12 рабочих положений.

Электрические характеристики

• Рабочий ток: от 1·10⁻⁴ до 0,5 А.

• Минимальное рабочее напряжение: 0,05 В; максимальное при активной нагрузке — 250 В.

• Максимальная коммутируемая мощность примерно 25 Вт.

• Сопротивление контакта, не более — около 0,02–0,02 Ом; сопротивление изоляции не менее 1000 МОм.

Механические и эксплуатационные параметры

• Диапазон рабочих температур: от −60 °C до +85 °C.

• Момент переключения: примерно 0,15–0,7 Н·м.

• Количество коммутационных циклов зависит от режима и температуры — порядка сотен до десятков тысяч (в документации приводят от ~1250 до ~12500 циклов в разных режимах).

• Степень защиты обычно IP20; масса небольшая (в зависимости от числа плат — десятки граммов).

Материалы и исполнение

• Контакты — медные с никелевым покрытием (у ряда поставщиков указано никелевое покрытие).

• Изготавливаются в климатических исполнениях (включая всеклиматическое В и УХЛ для умеренного/холодного климата).

Параметры помехоустойчивости и надёжности

• Испытательное напряжение изоляции ≈ 750 В (эфф).

• Емкости между контактами малы (несколько пФ), что делает переключатель пригодным для коммутации сигналов без значительного искажения высокочастотных составляющих в низкоэнергетических цепях.

• Гарантийная наработка/сроки в спецификациях указываются большими величинами (например, минимальная наработка 25000 ч и срок сохраняемости до 25 лет у типовой документации серии).

Габариты и монтаж

• Габаритные размеры и масса зависят от числа плат; для 2 плат типовые габариты и масса указаны в техдокументации серии ПГ3 (примерно L1≈32 мм, L≈58 мм, масса ≈40 г для 2 плат).

• Крепление — фиксация оси в отверстии панели с гайкой; на передней панели обычно устанавливают ручку для управления.

Пример использования (иллюстрация)

• Применяют в приборостроении для выбора каналов/режимов, переключения сигналов в контрольных панелях, аудиоустройствах малой мощности и т.п.; благодаря малой емкости и низкому сопротивлению контактов подходит для чутких аналоговых и цифровых цепей.
