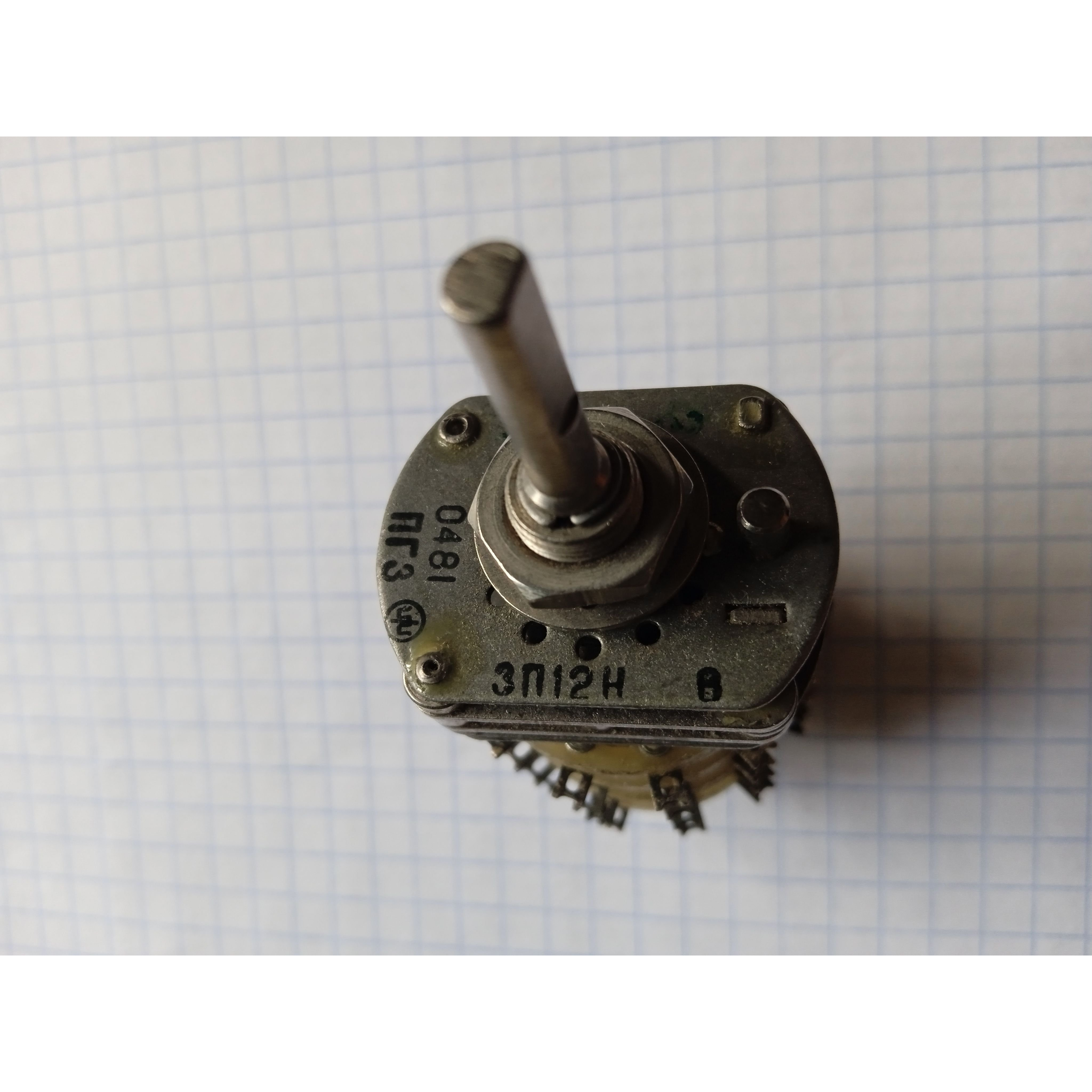

ПГ3-2П12НВ

ПГ3-2П12НВ — это малогабаритный галетный поворотный переключатель для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Что это за изделие

Серия ПГ3 относится к переключателям с поворотным переключением контактов по галетам, а исполнение с индексом В означает всеклиматическое исполнение. Модификация 2П12НВ обычно означает 2 рабочих положения и 12 направлений коммутации для конкретной схемы подключения.

Основные характеристики

• Ток коммутации: от1×10−41 \times 10^{-4}1×10−4 до 0,5 А.

• Напряжение: до 250 В для активной нагрузки.

• При индуктивной нагрузке: до 36 В на постоянном токе и до 127 В на переменном.

• Максимальная коммутируемая мощность: 25 Вт.

• Сопротивление контакта: не более 0,02 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 750 В.

Условия работы

Переключатель рассчитан на работу при температуре от минус 60 до плюс 85 °C, при высокой влажности, а также в условиях соляного тумана, инея, росы, плесневых грибов и солнечного излучения. Это делает его пригодным для более жестких климатических условий, чем у обычных бытовых переключателей.

Конструкция и применение

ПГ3 — это осевой поворотный переключатель с креплением через панель с помощью резьбы и гайки. Такие переключатели используют там, где нужно надежно вручную выбирать одну из нескольких электрических цепей или режимов работы — например, в измерительной, радиотехнической и управляющей аппаратуре.

Что важно учитывать

У этой серии есть несколько вариантов по числу положений и направлений, поэтому при заказе или замене важно сверять именно полное обозначение и схему коммутации. Для ПГ3-2П12НВ особенно важно проверить совпадение механики, числа положений и распиновки с вашим устройством.
