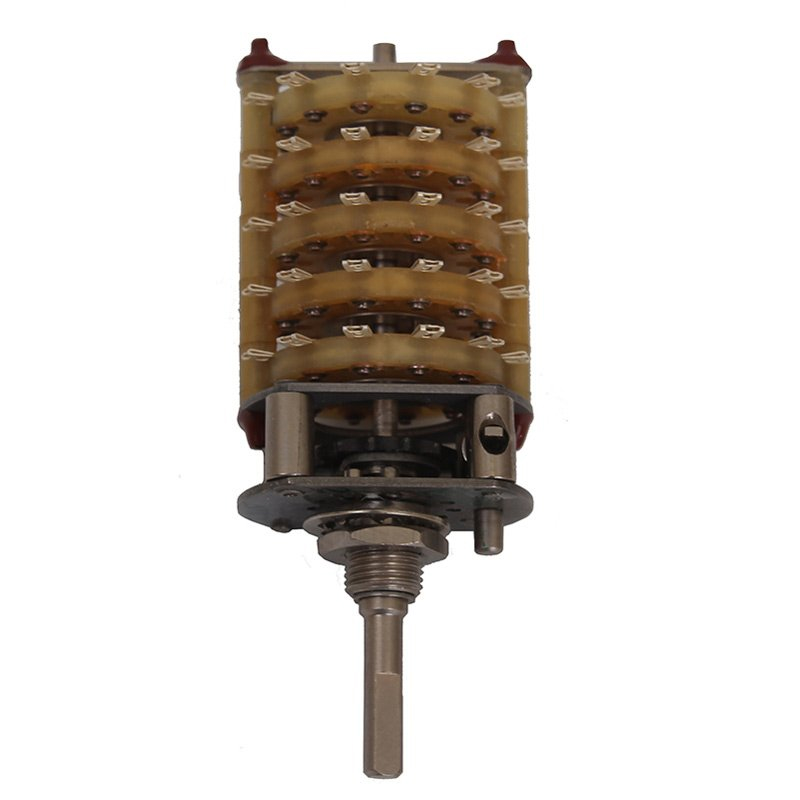

ПГ3-11П5НВ

ПГ3-11П5НВ — это малогабаритный галетный поворотный переключатель открытого типа, рассчитанный на 11 положений и 5 направлений коммутации. Он относится к серии ПГ3 и применяется в цепях постоянного и переменного тока.

Основные параметры

• Коммутируемое напряжение: 250 V.

• Коммутируемый ток: 0,5 А.

• Максимальная коммутируемая мощность: 25 W.

• Сопротивление контактов: не более 20 mΩ.

• Сопротивление изоляции: 1000 MΩ.

• Электрическая прочность изоляции: 750 V.

Конструкция

Переключатель выполнен без корпуса, для монтажа на панель, а выводы предназначены под пайку. У него 5 галет, угол поворота 30°, вал круглый, с прямой лыской, а ручка типа «К» обычно поставляется отдельно.

Надёжность и условия работы

Изделие рассчитано на ресурс около 5000 циклов и минимальную наработку 25 000 часов. Рабочий диапазон температур — от -60 до +85 °C, при высокой влажности до 98% при +35 °C.

Применение

Такой переключатель обычно используют в измерительной, радиотехнической и другой аппаратуре, где нужна ручная коммутация нескольких цепей с фиксированными положениями. Благодаря простой механике и хорошей электрической изоляции он подходит для аппаратуры старых и ремонтируемых конструкций.
