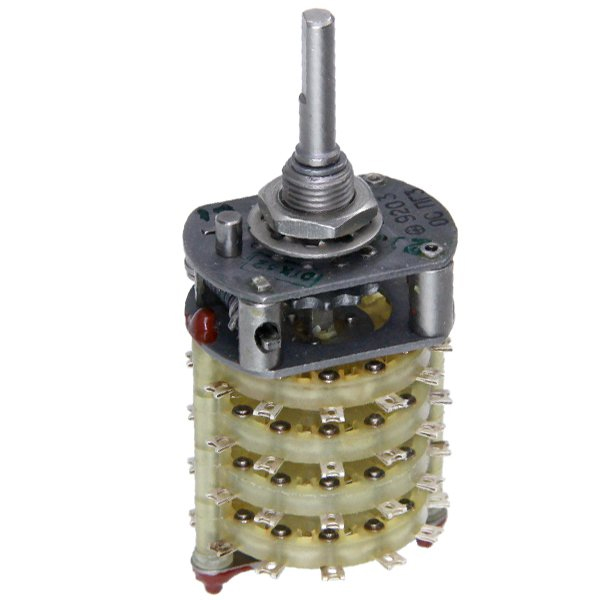

ПГ3-11П4НВ 88г

Цена: ПОД ЗАКАЗ

В наличии: 198 шт.

Технические характеристики

ПГ3-11П4НВ

ПГ3-11П4НВ — это малогабаритный галетный поворотный переключатель для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. У него 11 рабочих положений и 4 направления, а климатическое исполнение «В» означает всеклиматическое исполнение.

Основное назначение

Этот переключатель применяют там, где нужно вручную выбирать один из нескольких электрических режимов или цепей. Он рассчитан на работу в слаботочных цепях управления и сигнализации, а также в измерительной и другой аппаратуре.

Характеристики

Число положений: 11.
Число направлений: 4.
Климатическое исполнение: В, всеклиматическое.
Диапазон рабочих температур: от -60 до +85 °C.
Относительная влажность: до 98% при +35 °C.
Сопротивление контакта: не более 0,02 Ом.
Сопротивление изоляции: не менее 1000 МОм.
Испытательное напряжение: 750 В.
Минимальная наработка: 25 000 часов.
Срок сохраняемости: 25 лет.

Электрические режимы

Для таких переключателей указаны типовые пределы коммутации: ток от 1×10^-4 до 0,5 А, максимальное напряжение до 250 В при активной нагрузке, а при индуктивной нагрузке — 36 В на постоянном токе и 127 В на переменном. Максимальная коммутируемая мощность составляет 25 Вт (или 25 В·А).

Маркировка

Обозначение «ПГ3-11П4НВ» расшифровывается так: ПГ3 — тип переключателя, 11П — 11 рабочих положений, 4Н — 4 направления, В — всеклиматическое исполнение. Это помогает быстро понять конфигурацию изделия по маркировке без просмотра полного паспорта.

Практически

По конструкции это удобный ручной переключатель для панелей и приборов, где важны компактность, надежность и четкая фиксация положений. Если нужно, могу отдельно дать схему коммутации, распиновку или расшифровку конкретного исполнения ПГ3-11П4НВ.

Описание

ПГ3-11П4НВ

ПГ3-11П4НВ: малогабаритный галетный переключатель для надежной коммутации

ПГ3-11П4НВ — поворотный малогабаритный галетный переключатель, рассчитанный на коммутацию цепей постоянного и переменного тока в радиоэлектронной и электротехнической аппаратуре. Исполнение подходит для объемного внутреннего монтажа и применяется там, где необходимы компактность, четкая фиксация положений и стабильные электрические параметры.

Расшифровка обозначения

Маркировка ПГ3-11П4НВ указывает на основные особенности конструкции изделия:

ПГ3 — галетный переключатель третьего варианта исполнения.
11П — 11 фиксированных рабочих положений.
4Н — 4 направления коммутации.
В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне внешних условий.

Такая конфигурация удобна для выбора режимов, переключения каналов, диапазонов, цепей управления и других многопозиционных функций в приборах. Серия ПГ3 в целом может иметь от одной до пяти плат, обеспечивать от 2 до 11 положений и от 1 до 20 направлений — конкретная модификация ПГ3-11П4НВ сочетает 11 положений с четырьмя направлениями.

Технические характеристики ПГ3-11П4НВ

Переключатель ПГ3-11П4НВ предназначен для электрических цепей с активной и индуктивной нагрузкой. Важно учитывать характер нагрузки: допустимые напряжения и ресурс для индуктивных цепей отличаются от параметров при активной нагрузке.

Параметр	Значение
Количество рабочих положений	11
Количество направлений	4
Коммутируемый ток	до 0,5 А
Напряжение при активной нагрузке	до 250 В
Напряжение при индуктивной нагрузке, постоянный ток	до 36 В
Напряжение при индуктивной нагрузке, переменный ток	до 127 В
Максимальная коммутируемая мощность	25 Вт
Сопротивление контакта	не более 0,02 Ом
Сопротивление изоляции	не менее 1000 МОм
Электрическая прочность изоляции	750 В
Рабочая температура	от −60 до +85 °C
Относительная влажность при +35 °C	до 98%
Минимальная наработка	25 000 часов
Гарантийный срок хранения	25 лет

Приведенные параметры подтверждают возможность применения переключателя в аппаратуре, работающей при вибрациях, температурных перепадах, повышенной влажности и других усложненных условиях эксплуатации.

Преимущества конструкции

ПГ3-11П4НВ сочетает механическую простоту галетной конструкции с функциональностью многопозиционного поворотного переключателя. Среди его особенностей можно выделить:

Наличие 11 устойчиво фиксируемых положений для последовательного выбора режимов работы.
Четыре направления коммутации, позволяющие управлять несколькими электрическими цепями одним органом управления.
Низкое переходное сопротивление контактов — до 0,02 Ом.
Высокое сопротивление изоляции, важное для снижения токов утечки и сохранения электрической развязки между цепями.
Работа при температуре от −60 до +85 °C.
Всклиматическое исполнение «В» для эксплуатации в разнообразных климатических условиях.
Продолжительный срок сохраняемости и ресурс, достаточный для аппаратуры длительного применения.

Области применения

Галетный переключатель ПГ3-11П4НВ используется в оборудовании, где требуется вручную выбирать одно из нескольких фиксированных положений и одновременно коммутировать до четырех направлений. Типичные сферы применения включают:

Измерительные приборы и лабораторное оборудование.
Блоки управления и коммутации.
Радиоприемную, передающую и контрольную аппаратуру.
Источники питания и устройства выбора режимов.
Системы автоматики, сигнализации и диспетчеризации.
Промышленную, транспортную и специальную электронику.
Учебные стенды, ремонтные устройства и испытательное оборудование.

Например, ПГ3-11П4НВ может использоваться в приборе для переключения измерительных диапазонов: каждое из 11 положений выбирает отдельную схему или диапазон, а четыре направления одновременно коммутируют необходимые входные, выходные и управляющие цепи.

Что учитывать при проектировании

При включении ПГ3-11П4НВ в схему необходимо сопоставить реальные режимы с допустимыми характеристиками контактов. Для активной нагрузки допустимо напряжение до 250 В, тогда как при коммутации индуктивности предельное значение ниже: до 36 В постоянного или до 127 В переменного тока. Это связано с возникновением перенапряжений и дугообразованием в момент размыкания индуктивной цепи.

Для реле, катушек, электромагнитов и иных индуктивных нагрузок желательно предусмотреть цепи подавления выбросов: диод для DC-катушки или RC-цепочку/варистор для AC-цепи. Это снижает электрическую нагрузку на контакты, уменьшает искрение и способствует сохранению коммутационного ресурса переключателя.

ПГ3-11П4НВ — практичное решение для многопозиционной ручной коммутации в аппаратуре, где важны компактные габариты, надежная фиксация, широкий температурный диапазон и стабильные изоляционные свойства.
