ПГ3-11П3НВ

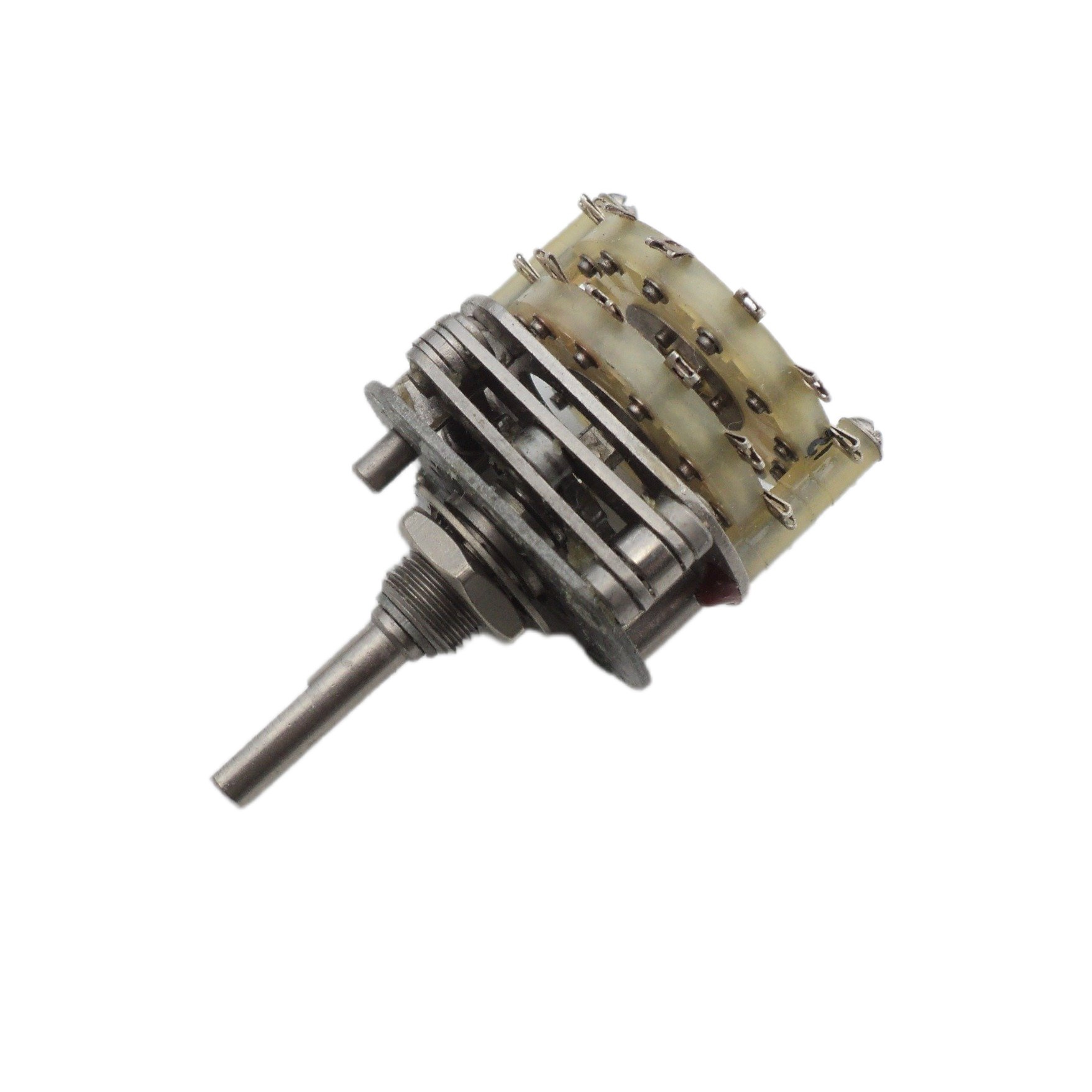

ПГ3-11П3НВ — это малогабаритный галетный поворотный переключатель для объёмного монтажа, предназначенный для коммутации цепей постоянного и переменного тока. У него 11 положений, 3 направления и 3 галеты; конструкция открытого типа, с выводами под пайку и монтажом на панель.

Основные особенности

Переключатель рассчитан на рабочее напряжение до 250 В и ток до 0,5 А. Максимальная коммутационная мощность — 25 Вт, сопротивление контактов не более 0,02 Ом, а сопротивление изоляции — не менее 1000 МОм.

Конструкция и размеры

Серия ПГ3 выполнена без корпуса, с механическим креплением на панель. Для этой модификации указаны габариты порядка 31 × 31 × 64 мм, длина корпуса 38 мм, а также вал с круглой формой и прямой лыской; ручка обычно поставляется отдельно.

Условия работы

Для ПГ3-11П3НВ заявлен широкий температурный диапазон: от -60 до +85 °C. Также изделие рассчитано на высокую влажность, пониженное давление, вибрацию и другие жёсткие условия эксплуатации, что типично для промышленной и аппаратной техники.

Где применяют

Такие переключатели используют в радиоаппаратуре, измерительных приборах, блоках управления и другой технике, где нужно вручную выбирать один из нескольких режимов или схем подключения. За счёт нескольких галет и направлений он удобен там, где требуется многофиксаторная коммутация при компактных размерах.

Что важно знать

Маркировка с индексом «В» указывает на всеклиматическое исполнение, а обозначение «11П3НВ» отражает число положений и направлений. В документации на серию ПГ3 встречаются также разные значения по напряжению и ёмкости между контактами в зависимости от режима и источника, поэтому для точного подбора лучше сверяться именно с паспортом или ТУ на конкретную модификацию.
