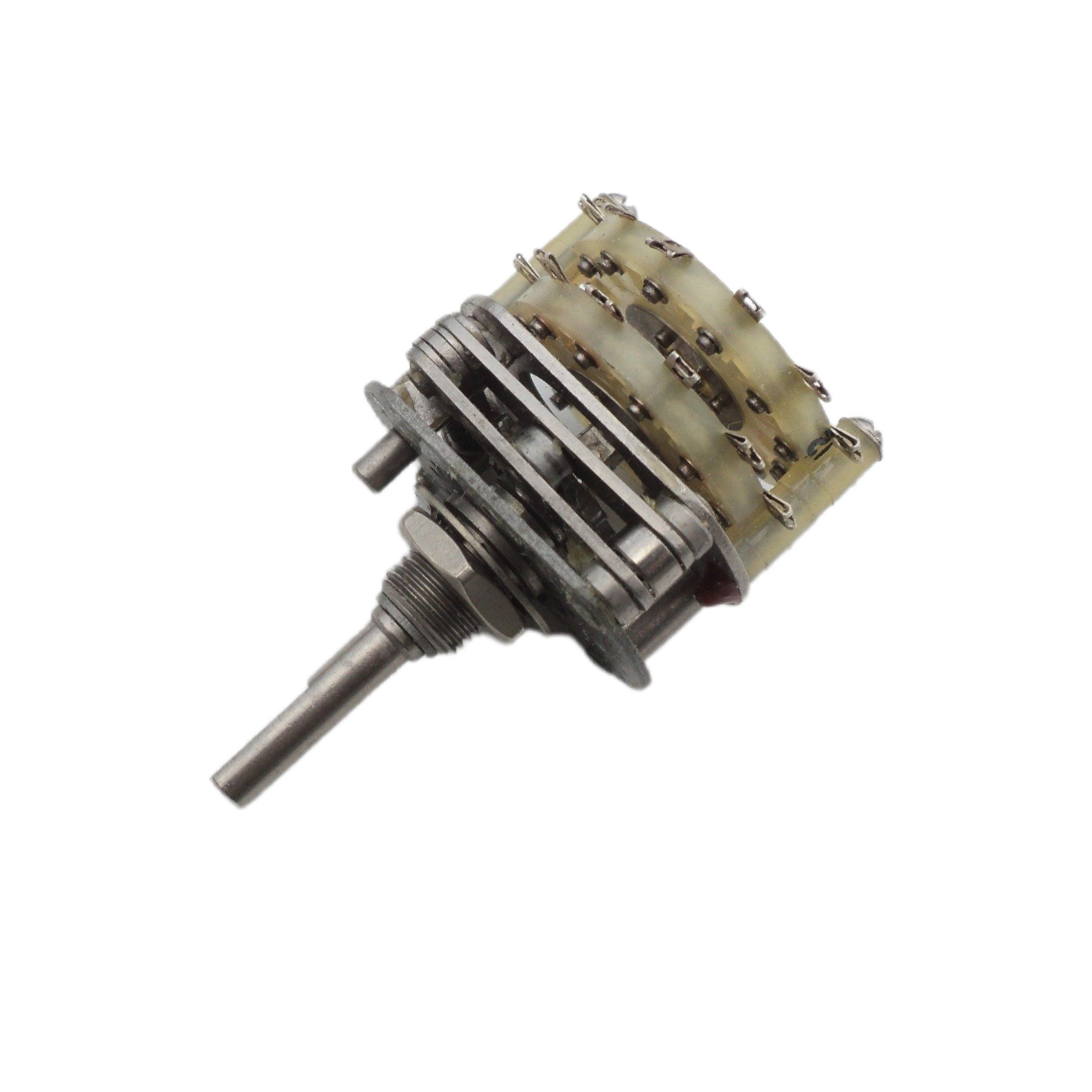

ПГ3-11П3НВ

Коротко: ПГ3-11П3НВ — это малогабаритный галетный (поворотный) переключатель серии ПГ3 с 11 рабочими положениями и 3 направлениями (платами), рассчитанный для объёмного (внутреннего) монтажа и эксплуатации в тяжёлых климатических условиях.

Конструкция и размеры

• Корпус — открытого типа (без внешней оболочки), материал галет (плат) — пластмасса; вал — сплошной, круглый с прямой лыской, диаметр выступающей части 4 мм, длина выступающей части 24 мм.

• Габариты примерно 31×31×64 мм, длина корпуса около 38 мм; установочное отверстие Ø 8,2 мм.

Электрические параметры

• Количество направлений (плат): 3; количество рабочих положений: 11; общее количество выводов — 36.

• Коммутируемый ток: до 0,5 A; максимально коммутируемая мощность: около 25 W.

• Максимальное рабочее напряжение при активной нагрузке — до 250 V; при индуктивной нагрузке — ограничения ниже (см. тех.условия).

• Сопротивление контактов не более 0,02 Ом; сопротивление изоляции не менее 1000 MΩ; электрическая прочность изоляции — испытательное напряжение ~750 V.

Механические и эксплуатационные характеристики

• Момент переключения (усилие): от 0,15 до 0,7 N·m.

• Ресурс: типично от 1 250 до 12 500 коммутационных циклов в зависимости от режима; минимальная наработка — 25 000 часов; срок сохраняемости (хранение) — до 25 лет.

• Рабочая температура: от −60°C до +85°C; относительная влажность — до 98% при +40°C; климатическое исполнение — всеклиматическое.

Электрические помехи и параметры связи

• Емкость между соседними несоединёнными контактами — не более ~1,5 пФ; между замкнутым контактом и корпусом — до ~4 пФ; индуктивность между замкнутыми контактами — очень мала (~0,01 µH).

Монтаж и исполнение

• Выводы под пайку, материал выводов — латунь с серебряным покрытием (Ag).

• Предназначен для объёмного (внутреннего) монтажа; ручка (тип «клювик» или другая) обычно поставляется отдельно.

Типичные применения

• Применяется для переключения сигналов и цепей невысокого тока и мощности в радиоэлектронной и приборостроительной аппаратуре, устройствах управления и коммутации, где требуются множественные фиксированные положения.

Пример схемы использования (иллюстрация)

• Допустимы схемы: одна общая клемма, переключаемая между 11 выводами на каждой из трёх плат (три независимые направления), что позволяет реализовать многопозиционные селекторы сигналов в устройствах управления.

Документация и стандарты

• Выпускается по техническим условиям (примеры обозначений ТУ: ОЮ0.360.048 ТУ, АСЖР.642110.001 ТУ); для деталей и полных электрических схем лучше смотреть паспорт и технические условия конкретного производителя или поставщика.
