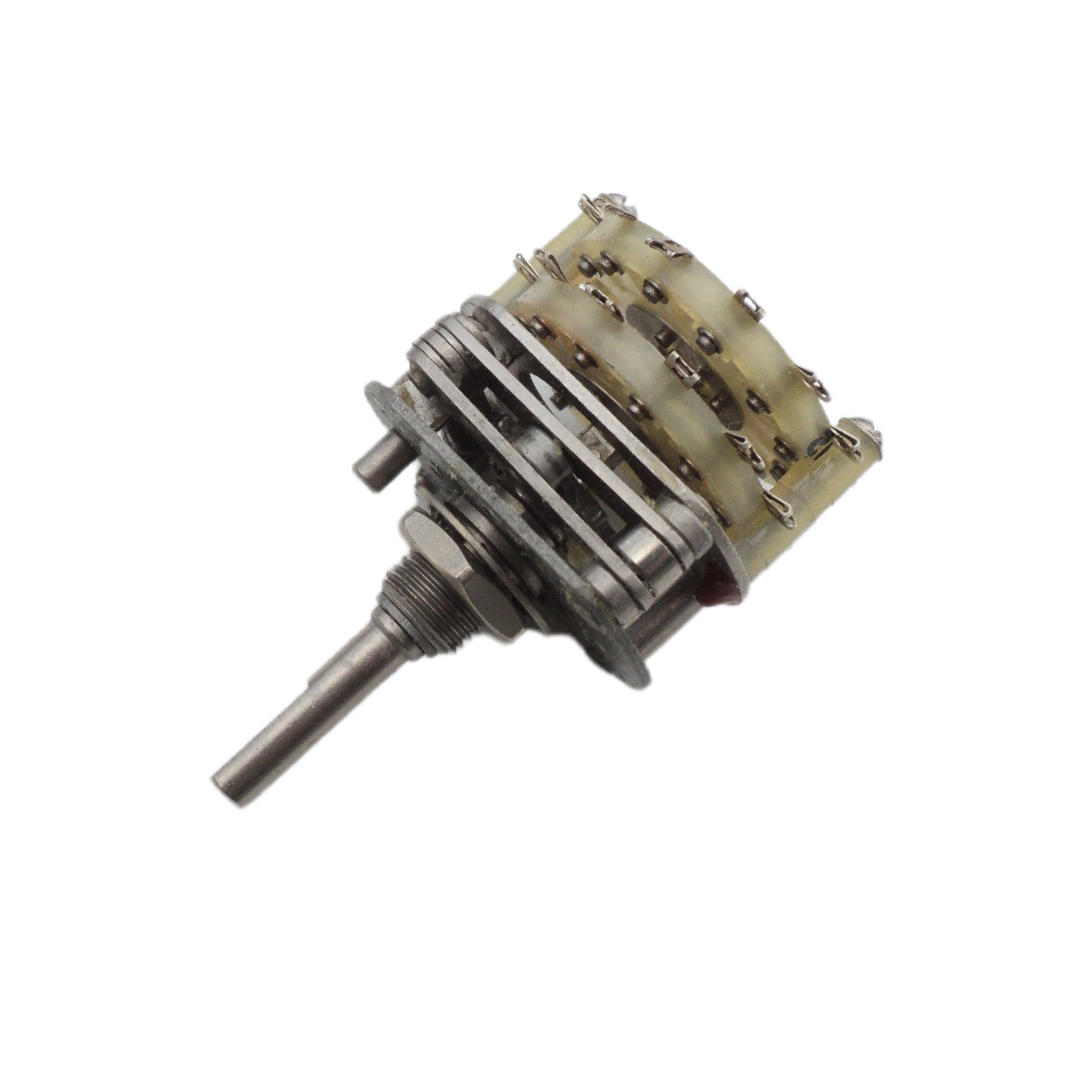

ПГ3-11П3НВ — малогабаритный галетный переключатель для надежной коммутации

ПГ3-11П3НВ — поворотный малогабаритный галетный переключатель, предназначенный для ручной коммутации электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где требуется выбрать один из нескольких режимов работы, каналов, цепей или сигналов.

Конструкция переключателя рассчитана на объёмный монтаж и подключение выводов пайкой. Исполнение «В» указывает на всеклиматическое применение: устройство сохраняет работоспособность при значительных перепадах температуры и высокой влажности.

Особенности ПГ3-11П3НВ

Маркировка ПГ3-11П3НВ относится к серии поворотных переключателей ПГ3. Модель имеет 11 фиксированных положений и 3 направления коммутации, что позволяет использовать её в многопозиционных схемах управления и переключения.

Ключевые особенности изделия:

• Поворотный галетный принцип работы с фиксированными положениями.

• 11 рабочих положений для выбора режимов, каналов или цепей.

• 3 направления коммутации.

• Три контактные платы в конструкции.

• Монтаж на панель с выводами под пайку.

• Работа в цепях постоянного и переменного тока.

• Всеклиматическое исполнение «В».

• Компактные габариты, удобные для приборных панелей и радиоаппаратуры.

В типовом исполнении используется вал со сплошной прямой лыской, благодаря чему на него можно установить совместимую ручку управления. Угол поворота между соседними положениями составляет 30°, что обеспечивает понятное и точное переключение режимов.

Технические характеристики

Указанные значения относятся к характеристикам серии ПГ3 и типовой модификации ПГ3-11П3НВ. При проектировании устройства важно дополнительно сверять электрическую схему, тип контактов, посадочные размеры и требования конкретной конструкторской документации.

Где применяется переключатель

Галетный переключатель ПГ3-11П3НВ используется в оборудовании, где необходимо вручную выбирать рабочий режим без применения электронного управления. Его можно встретить в следующих устройствах:

• Контрольно-измерительных приборах.

• Лабораторном оборудовании.

• Источниках питания и блоках управления.

• Радиоприёмной и передающей аппаратуре.

• Системах коммутации сигналов.

• Промышленной автоматике.

• Испытательных стендах.

• Аппаратуре связи и телемеханики.

• Специальной и климатически стойкой электронике.

Например, переключатель может использоваться для выбора одного из 11 диапазонов измерения, подключения одного из нескольких входных сигналов, изменения режима работы прибора или коммутации цепей управления.

Преимущества конструкции

ПГ3-11П3НВ сочетает компактность, механическую прочность и устойчивость к внешним воздействиям. Низкое переходное сопротивление контактов — до 0,02 Ом — важно для снижения потерь и обеспечения стабильной передачи управляющих либо измерительных сигналов. Высокое сопротивление изоляции, не менее 1000 МОм, помогает уменьшить риск утечек между разомкнутыми цепями.

Диапазон рабочих температур от −60 до +85 °C позволяет применять переключатель в устройствах, работающих в неотапливаемых помещениях, на транспорте, в полевых условиях и в аппаратуре с повышенным тепловыделением. Влагостойкость до 98% также делает исполнение «В» востребованным для эксплуатации в сложной климатической обстановке.

Рекомендации по установке

Перед монтажом ПГ3-11П3НВ следует проверить соответствие электрической схемы требуемому алгоритму коммутации. При пайке необходимо исключить чрезмерный нагрев выводов и механические нагрузки на контактные платы. Вал переключателя должен быть установлен соосно с панелью, а ручка — надежно зафиксирована на лыске вала.

Для надежной работы в аппаратуре рекомендуется:

• Не превышать допустимые ток, напряжение и коммутируемую мощность.

• Учитывать тип нагрузки: активная и индуктивная нагрузка имеют разные допустимые режимы коммутации.

• Использовать переключатель в пределах установленного температурного диапазона.

• Исключать попадание загрязнений на контактную систему.

• Проверять распайку выводов по схеме конкретной модификации перед подачей питания.

ПГ3-11П3НВ — практичное решение для многопозиционной ручной коммутации в надежной радиоэлектронной и приборной аппаратуре. Его 11 положений, 3 направления, климатическая стойкость и рассчитанные параметры делают переключатель подходящим для широкого круга задач, связанных с выбором режимов, линий и электрических цепей.
