ПГ3-11П2НВ

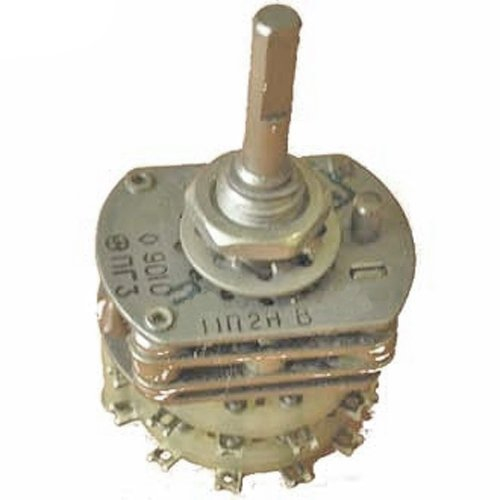

ПГ3-11П2НВ — это малогабаритный поворотный (галетный) переключатель серии ПГ3 с 11 рабочими положениями и 2 направлениями, предназначенный для коммутации маломощных электрических цепей постоянного и переменного тока; выполнен в всеклиматическом исполнении.

Назначение и область применения

• Предназначен для коммутации цепей сигнализации, управления и измерительных схем с напряжением до 250 В и малыми токами (вплоть до 0,5 А при активной нагрузке).

• Часто используется в приборах, приборах управления, панелях и других устройствах, где требуется многопозиционное ручное переключение.

Конструкция и маркировка

• Серия ПГ3 — это галетные (поворотные) переключатели с одной или несколькими галетами (контактными платами). Обозначение ПГ3-11П2НВ расшифровывается как: ПГ3 — тип, 11П — число рабочих положений (11), 2Н — число направлений (2), В — всеклиматическое исполнение.

• Изготовляются в вариантах с 1–5 галетами, обеспечивая конфигурации направлений и положений по необходимости. Переключение достигается поворотом оси, которая фиксируется на панели гайкой.

Электрические характеристики

• Номинальное коммутируемое напряжение (активная нагрузка): до 250 В; минимальное допустимое напряжение — порядка 0,05 В.

• Номинальный коммутационный ток: от 1·10⁻⁴ А до 0,5 А в зависимости от исполнения; максимальная коммутируемая мощность порядка 25 Вт.

• Испытательное (изоляционное) напряжение: 750 В; сопротивление контакта не более ≈0,02 Ом; сопротивление изоляции не менее 1000 МОм.

Механические и эксплуатационные параметры

• Момент переключения (усилие): примерно 0,15…0,7 Н·м.

• Ресурс контактов: в зависимости от электрических режимов и температур — порядка от ~1 250 до ~12 500 коммутационных циклов; минимальная механическая наработка указанa как 25 000 часов (в зависимости от документации изделия).

• Рабочая температура: от −60 °C до +85 °C, всеклиматическое исполнение допускает эксплуатацию в широком диапазоне климатических условий; выдерживает вибрации, удары и повышенную влажность согласно ТУ.

Габариты и монтаж

• Малогабаритная конструкция; размеры зависят от числа галет (1–5) — примерные длины и массы указаны в техническом описании серии (масса одного-пятигалетных вариантов порядка нескольких десятков грамм). Крепится фланцем/оси на передней панели с помощью гайки.

Дополнительные параметры и особенности

• Низкая паразитная ёмкость между несоединёнными контактами (порядка единиц пФ) и между контактами и корпусом (несколько пФ), что важно в измерительных цепях и низковольтных сигналах.

• Выпускаются в разных вариантах исполнения контактов и конфигураций, что позволяет подобрать оптимальную схему коммутации (число положений и направлений).

Пример применения (иллюстрация)

• В приборе управления: ПГ3-11П2НВ обеспечивает выбор одной из 11 логических ветвей для управления режимом работы, где токи сигнальных цепей малы (мА — сотни мА) и требуется надёжная многопозиционная фиксация.

Документация и проверка соответствия

• Для точных размеров, схемы контактов и вариантов исполнения смотрите паспорт и ТУ на серию ПГ3 (техническое описание содержит таблицы размеров, схему галет и электрические характеристики).
