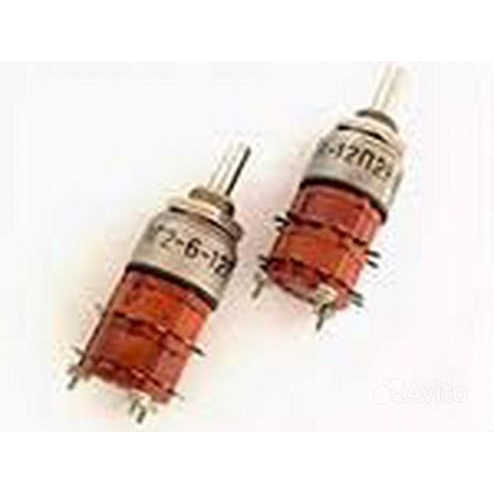

ПГ2-6-12П2НВ

ПГ2-6-12П2НВ — это малогабаритный поворотный (галетный) переключатель серии ПГ2, рассчитанный на коммутацию низковольтных цепей постоянного и переменного тока с до 12 рабочими положениями и двумя направлениями контактов; предназначен для внутреннего монтажа в аппаратуре и выпускается во всеклиматическом исполнении.

Назначение и применение

• Предназначен для коммутации электрических цепей управления и сигнализации в радио- и электроаппаратуре специального и общего назначения.

• Часто используется в приборах, панелях управления и измерительных устройствах, где требуются несколько фиксированных положений переключения.

Устройство и вариации исполнения

• Серия ПГ2 — галетные (роторные) переключатели с 1–4 галетными платами; ПГ2-6-12П2НВ указывает: 6П — число положений (в данном варианте — 6, но модельный ряд включает до 12 положений в разных модификациях), 12 — вариант исполнения корпуса/оси, П2 — число направлений контактов (2 направления), Н — исполнение направлений, В — всеклиматическое исполнение.

• Выпускаются с разными ручками: круглая, «клювик» или без ручки; монтаж — ось фиксируется в панели резьбовой гайкой.

Электрические характеристики

• Номинальные коммутационные режимы: рабочие напряжения до сотен вольт (типичные данные серии для низковольтных режимов), токи в диапазоне от 1×10^-4 А до 0,5 А, максимальная коммутируемая мощность около 15 Вт.

• Сопротивление контакта, не более: примерно 0,02–0,05 Ом (в зависимости от конкретной модификации).

• Электрическая прочность изоляции порядка 550 В, сопротивление изоляции не менее 1000 МОм.

Механические и эксплуатационные параметры

• Момент (усилие) переключения: примерно 0,04–0,29 Н·м.

• Рабочая температура окружающей среды: от −60 до +85 °C; повышенная относительная влажность допускается до 98% при 35 °C.

• Гарантийный срок хранения/эксплуатации и наработка типичны для серии: гарантийный срок хранения — до 12 лет с даты изготовления; гарантийная наработка в рабочих режимах — от 10 000 ч и выше (в облегчённом режиме — до 100 000 ч в ряде вариантов).

• Масса невелика — порядка десятков грамм в зависимости от числа галет (примерно 15–31 г).

Контакты и выводы

• Контактная система — «ножевого» типа; выводы предназначены для пайки монтажных проводов.

• Количество галет и направлений определяет число одновременно коммутируемых цепей и способ разводки выводов на платах.

Материалы и дополнительные сведения

• Выпускаются в различных вариантах качества и с разной приёмкой (категории «ОТК», «ВП», «ОС» и т. п.).

• В некоторых справочных источниках приводится состав драгоценных металлов в контактах (информация для утилизации/переработки), что указывает на наличие небольших вкладов золота/серебра в контактах.

Пример применения (иллюстрация)

• В приборной панели: переключатель с 6 положениями управляет выбором диапазона измерений; две галеты позволяют одновременно переключать две независимые цепи (например, питание и сигнал).
