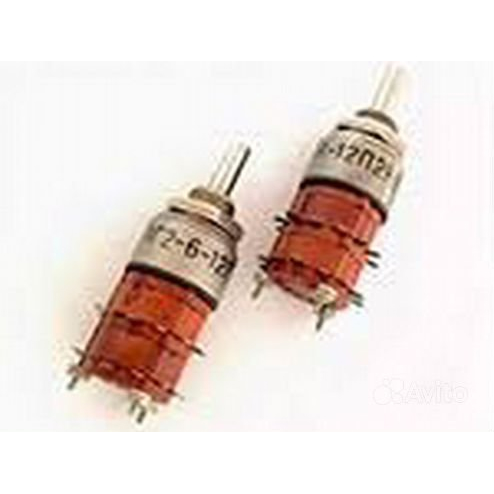

ПГ2-6-12П2НВ

ПГ2-6-12П2НВ — это малогабаритный галетный поворотный переключатель для коммутации цепей переменного и постоянного тока. Он относится к серии ПГ2, рассчитан на 12 рабочих положений, 2 направления и всеклиматическое исполнение «В».

Что означает маркировка

• ПГ2 — переключатель галетный второй разработки.

• 6 — вариант исполнения.

• 12П — 12 рабочих положений.

• 2Н — 2 направления.

• В — всеклиматическое исполнение.

Основные характеристики

• Максимальная коммутируемая мощность — 15 Вт.

• Сопротивление контактов — не более 0,05 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 550 В.

• Усилие или момент переключения — 0,04–0,29 Н·м.

• Рабочая температура — от -60 до +85 °C.

• Повышенная влажность при 35 °C — до 98%.

Конструкция и применение

Переключатель обычно имеет ножевую контактную систему и выводы для пайки монтажных проводов. Его используют в радиоэлектронной и электротехнической аппаратуре общего и специального назначения, где нужна ручная коммутация нескольких цепей по фиксированным положениям.

Особенности исполнения

У серии ПГ2 встречаются варианты с круглой ручкой, «клювиком» или без ручки; для этой маркировки в данных источниках указан вариант исполнения с буквенным индексом «В» и обозначением ручки по конкретной модификации. Для ПГ2 также приводится гарантийный срок хранения 12 лет.
