ПГ2-17-3П4НВ

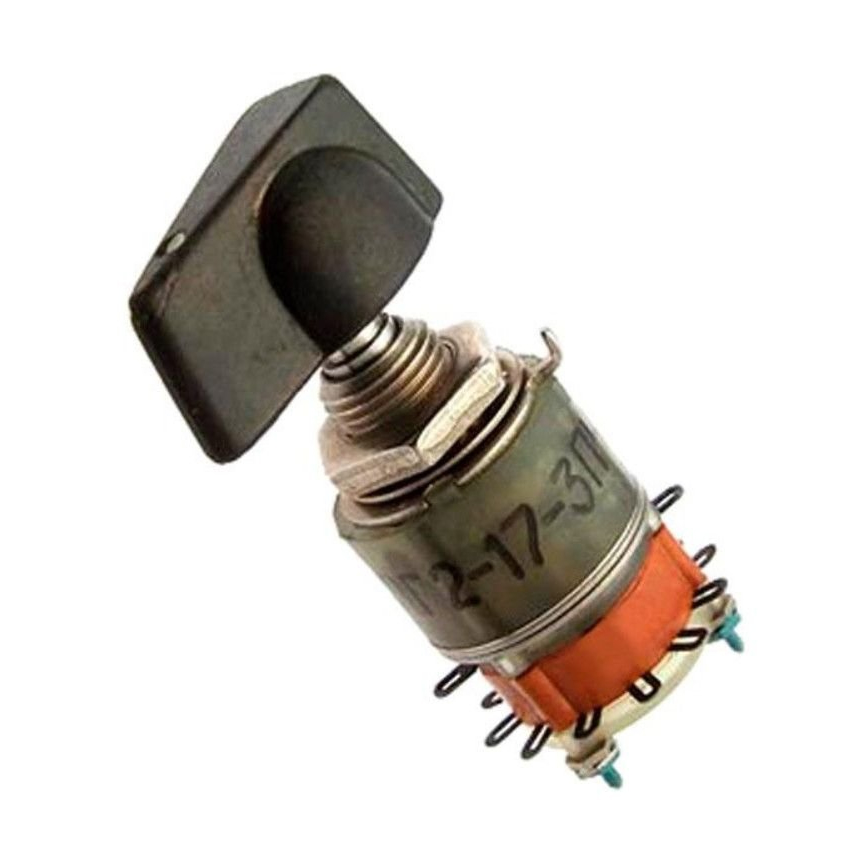

ПГ2-17-3П4НВ — это малогабаритный многопозиционный (галетный) поворотный переключатель на 3 фиксированных положения и 4 направления, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре и оборудовании при широком диапазоне рабочих условий.

Основные характеристики

• Конструкция и назначение: галетный (кулачковый) поворотный переключатель малогабаритного типа для объемного монтажа; служит для переключения нескольких направлений и положений в электрических цепях постоянного и переменного тока.

• Число положений и направлений: 3 рабочих положения, 4 направления (обозначение 3П4Н).

• Контактная система и выводы: ножевого типа (галета), выводы под пайку, количество выводов типично 12 (в зависимости от исполнения); материал выводов — латунь с серебряным покрытием в некоторых исполнениях.

• Электрические параметры: сопротивление одиночного контакта не более 0,05 Ом; коммутационный ток/напряжение типично до 0,5 А и до ~130 В в ряде исполнений (зависит от конкретной модификации); максимальная коммутируемая мощность порядка 15 W; электрическая прочность изоляции — около 550 В; сопротивление изоляции не менее 1000 МОм.

• Механические/эксплуатационные: момент переключения 0,04–0,29 Н·м; угол между положениями около 60°; масса небольшая (~15 г), корпус пластмассовый; тип вала и форма ручки зависят от исполнения (круглая, клювик и пр.).

• Температурно-климатические условия: диапазон рабочих температур примерно от −60 до +85 °C, относительная влажность до 98% при +35 °C, атмосферное давление в широких пределах — всеклиматическое исполнение (код «В»).

• Надёжность и сроки: гарантийная наработка порядка 10 000 часов, срок хранения/годности — около 12 лет в документации производителя/ТУ.

• Обозначение и расшифровка маркировки: ПГ2 — серия (галетный переключатель, 2-я разработка), 17 — вариант исполнения, 3П — три положения, 4Н — четыре направления, В — всеклиматическое исполнение; суффиксы Р/К/ВР/ВК и т. п. указывают вид ручки и другие варианты.

Монтаж и габариты (типичные)

• Метод монтажа: объемный монтаж / панельное крепление (присоединение в монтажное отверстие, типовое отверстие ~8,2 мм), выводы под пайку; размеры корпуса небольшие (порядка нескольких десятков мм), типовые габариты и выступающая часть вала зависят от исполнения.

Примечания по выбору и применению

• Уточняйте конкретную модификацию (вид вала/ручки, количество плат/галет, заявленные ток/напряжение) у поставщика или по техническому паспорту, так как в семействах ПГ2 возможны варианты по числу плат, материалам и оформлению выводов.

• Если требуется коммутация более высоких токов или иных напряжений, смотрите аналогичные серии или другие типы переключателей — ПГ2 рассчитан на малые коммутационные нагрузки (обычно десятки сотен миллиампер и десятки вольт до указанных пределов).
