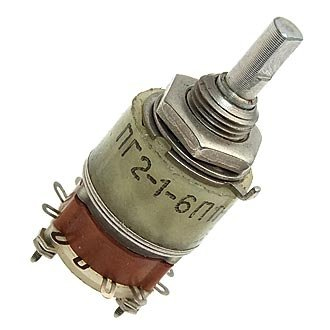

ПГ2-11-6П6НВ

ПГ2-11-6П6НВ — это малогабаритный галетный (поворотный) переключатель серии ПГ2, предназначенный для коммутации цепей постоянного и переменного тока в радио- и электроаппаратуре; он имеет карболитовую конструкцию, несколько плат (галет) и несколько положений/направлений, рассчитан на высокое рабочее напряжение и малые токи эксплуатации.

Конструкция и назначение

• Тип корпуса: малогабаритный галетный переключатель поворотного типа (карболитовая основа).

• Применение: коммутация цепей сигнализации, управления и маломощных электрических цепей в радио- и электронной аппаратуре общего и специального назначения.

• Крепление: фиксируется осью через отверстие панели с гайкой; возможна поставка с различными ручками (круглая, «клювик») или без ручки.

Электрические и механические характеристики

• Рабочие напряжения и токи: переключатели ПГ2 рассчитаны на коммутацию напряжений до порядка 1300 В (номинальные значения зависят от конкретной модификации) и токов в диапазоне примерно от 1×10−4 А до 0,5 А; коммутируемая мощность достигает примерно до 15 Вт для типичных исполнений.

• Контактное сопротивление: порядка 0,05 Ом.

• Изоляция и прочность: сопротивление изоляции не менее 1000 МОм, электрическая прочность около 550 Вэфф.

• Механический момент переключения: примерно 0,04–0,29 Н·м (в зависимости от исполнения).

• Температурный диапазон работы: от примерно −60 °C до +85 °C; относительная влажность до 98% при 35 °C.

Варианты исполнения и параметры переключения

• Количество плат (галет): от 1 до 4 (в зависимости от модификации), что обеспечивает различные комбинации контактов.

• Число положений: обычно от 2 до 12 положений; число направлений (пакетов контактов) — от 1 до 16.

• Модификации: у серии ПГ2 распространены разные индексы (например, варианты с буквами НВ, НВК, НВР и т.д.), которые обозначают варианты вывода, исполнения ручки или конструктивные отличия. Конкретный код ПГ2-11-6П6НВ указывает на конкретное сочетание числа плат, положений и схемы контактов.

Надёжность и ресурс

• Гарантийная наработка и срок: типовые данные для серии — ресурс переключений в пределах нескольких тысяч циклов (примерно 2500–5000 циклов в НКУ), гарантийная наработка около 10 000 часов и гарантийный срок хранения/использования порядка нескольких лет (в документации указывают, например, 12 лет с даты изготовления для отдельных исполнений).

• Материалы контактов и износ: для маломощных галетных переключателей характерно использование контактных материалов, обеспечивающих малое контактное сопротивление и устойчивость к коррозии; конкретный состав контактов указывается в паспортной документации на модификацию.

Практическое использование и монтаж

• Монтаж: ось фиксируется в панели гайкой; высота посадки и размеры отверстия панели зависят от исполнения — уточняются в чертеже изделия.

• Области применения: панели управления, приборная техника, лабораторное оборудование, аппаратура сигнализации и телемеханики, где требуется надежная многопозиционная коммутация малых токов и напряжений.

Документация и поиск подменяемости

• Для точной электрической схемы контактов (какое положение коммутирует какие контакты) и размеров корпуса стоит смотреть паспорт и электрическую схему конкретной модификации (паспорт ПГ2-11-6П6НВ или общая документация на серию ПГ2).

• Аналоги: серия ПГ2 имеет много близких по параметрам модификаций (ПГ2-1-..., ПГ2-9-..., ПГ2-16-... и т. п.); при замене обращайте внимание на число плат, количество положений, тип выводов и диаметр/длину оси.

Если нужно — могу:

• прислать ключевые размеры и типовую схему выводов (нужен паспорт или чертёж конкретной модификации);

• помочь подобрать замену с учётом ваших требований по числу положений, типу выводов и магнитному/механическому ресурсу.

Источники: выдержки из технической документации и каталожных описаний серии ПГ2.
