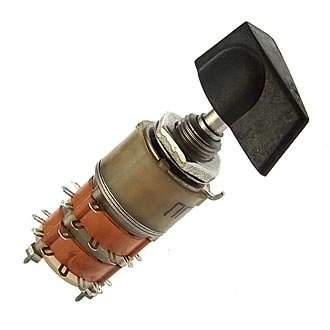

ПГ2-1-6П4НВ

ПГ2-1-6П4НВ — это малогабаритный поворотный галетный переключатель серии ПГ2, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Что это за изделие

Это переключатель закрытого типа, который монтируется на панель и работает как многопозиционный коммутатор с фиксацией положений. Серия ПГ2 применяется для объёмного монтажа и выпускается во всеклиматическом исполнении, то есть рассчитана на работу в широком диапазоне условий.

Основные особенности

Для ПГ2-1-6П4НВ указываются 6 положений и 4 направления, то есть одна и та же механика позволяет выбирать один из нескольких электрических путей в зависимости от положения ручки. Переключатель рассчитан на напряжение до 130 В и ток до 0,5 А, а максимальная коммутируемая мощность составляет 15 Вт. Контакты имеют малое сопротивление, а изоляция рассчитана на высокую электрическую прочность.

Конструкция

У этой модификации обычно используется 2 галеты, корпус из пластмассы, выводы под пайку и вал типа ВС-3 со сплошной прямой лыской. Вариант исполнения «В» относится к всеклиматическому исполнению, а буква «Н» в маркировке используется в составе заводского обозначения конкретной модификации. На практике такие переключатели часто ставят там, где нужен простой и надёжный ручной выбор режимов.

Условия работы

Рабочий диапазон температур обычно указан от -60 до +85 °C, а допустимая относительная влажность может доходить до 98% при +35 °C. Гарантийная наработка составляет 10 000 часов, а срок сохраняемости — до 12 лет.
