ПГ2-1-6П1НВ

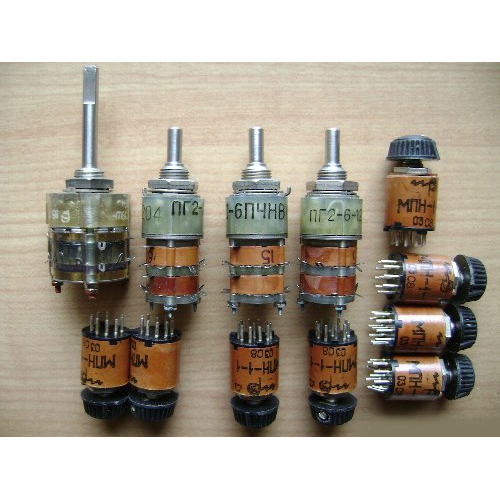

ПГ2-1-6П1НВ — это малогабаритный галетный переключатель серии ПГ2, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Что это за устройство

Это поворотный переключатель карболитового исполнения, который используется для выбора режимов, сигналов или цепей в аппаратуре. Он крепится в панели через резьбовую ось и гайку, то есть рассчитан на панельный монтаж.

Основные характеристики

• Напряжение: до 1300 В.

• Ток: от1×10−41 \times 10^{-4}1×10−4 до 0,5 А.

• Коммутируемая мощность: до 15 Вт.

• Сопротивление контакта: не более 0,05 Ом.

• Электрическая прочность изоляции: 550 В.

• Сопротивление изоляции: не менее 1000 МОм.

Что означает маркировка

Обозначение ПГ2-1-6П1НВ обычно расшифровывают так:

• ПГ2 — галетный переключатель второй разработки.

• 1 — вариант исполнения.

• 6П — 6 рабочих положений.

• 1Н — 1 направление.

• В — всеклиматическое исполнение.

Где применяется

Такие переключатели ставят в измерительную, радиотехническую и другую электроаппаратуру, где нужен надежный ручной выбор цепей. Они рассчитаны на внутренний монтаж и могут работать в широком диапазоне температур и влажности.

Условия эксплуатации

Для серии ПГ2 указывают рабочий диапазон температур примерно от -60 до +85 °C и повышенную влажность до 98% при +35 °C.
