ОСМ РПС1-37Ш 2014г «5» Элекон

Цена:

2600 ₽

В наличии: 9 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

ОСМ РПС1-37Ш Элекон «5» представляет собой вилку прямоугольного соединителя серии РПС1 производства завода «Элекон». Это низкочастотный малогабаритный разъём для внутреннего (объёмного или печатного) монтажа, предназначенный для электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 100 В. Маркировка «5» указывает на особое исполнение, часто с покрытием контактов золотом (Au) и лазерной маркировкой, соответствующее техническим условиям АСЛР.434410.022 ТУ.

Соединитель имеет 37 контактов с шагом 1,3 мм. Сопротивление контактов не превышает 10 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Рабочий ток на контакт — до 1 А, максимальный — до 2 А.

Диапазон рабочих температур: от -60°C до +85°C. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 400 м/с² (40 g), механические удары до 10000 м/с² (1000 g) одиночного действия и пониженное давление до 1,3×10⁻⁴ Па. Минимальная наработка — 10000 часов, количество соединений-расчленений — 250.

Используется в авиации, электронике и других отраслях для надёжной коммутации сигналов. ОСМ-исполнение обеспечивает повышенную точность монтажа.

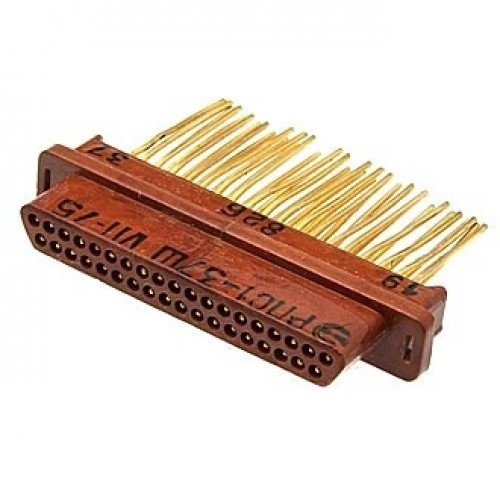

На изображении показан разъём РПС1-37Ш в типичном корпусе для врубного монтажа.

Описание

Назначение соединителя

ОСМ РПС1-37Ш Элекон «5» представляет собой вилку прямоугольного соединителя серии РПС1 производства завода «Элекон». Изделие относится к категории низкочастотных малогабаритных разъёмов и предназначено для внутреннего монтажа — объёмного или печатного. Соединитель применяется в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока при напряжении до 100 В.

Конструкция вилки обеспечивает надёжную коммутацию сигналов в составе радиоэлектронной аппаратуры. Особое исполнение «5» соответствует техническим условиям АСЛР.434410.022 ТУ и подразумевает повышенные требования к качеству изготовления и стабильности параметров при эксплуатации.

Технические характеристики

Соединитель имеет 37 контактов с шагом 1,3 мм. Электрические параметры изделия подтверждены и обеспечивают стабильную работу в составе ответственных электронных узлов. Ключевые характеристики приведены ниже.

Количество контактов: 37, шаг контактов 1,3 мм
Сопротивление контактов: не более 10 мОм
Сопротивление изоляции в нормальных условиях: не менее 1000 МОм
Рабочий ток на контакт: до 1 А, максимальный ток: до 2 А
Рабочее напряжение: до 100 В
Диапазон рабочих температур: от минус 60 градусов до плюс 85 градусов Цельсия
Минимальная наработка: 10000 часов
Количество соединений-расчленений: 250

Маркировка «5» указывает на особое исполнение, которое часто включает покрытие контактов золотом (Au) и лазерную маркировку. Такое исполнение повышает коррозионную стойкость контактной группы и стабильность переходного сопротивления при длительной эксплуатации.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в жёстких условиях, характерных для авиационной и специальной электроники. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 400 метров на секунду в квадрате, что соответствует 40 g. Механические удары одиночного действия достигают 10000 метров на секунду в квадрате, то есть 1000 g. Также заявлена работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

ОСМ-исполнение обеспечивает повышенную точность монтажа и надёжность соединения, что особенно важно при работе в составе бортовой аппаратуры. Совокупность перечисленных параметров делает вилку пригодной для применения в авиации, электронике и других отраслях, где требуется надёжная коммутация сигналов.

Применение и комплектация

Вилка РПС1-37Ш применяется для объёмного или печатного монтажа внутри блоков и приборов. Она используется в цепях постоянного, переменного и импульсного тока в пределах указанных электрических нагрузок. Благодаря малогабаритному исполнению и прямоугольной форме соединитель удобен для плотной компоновки узлов.

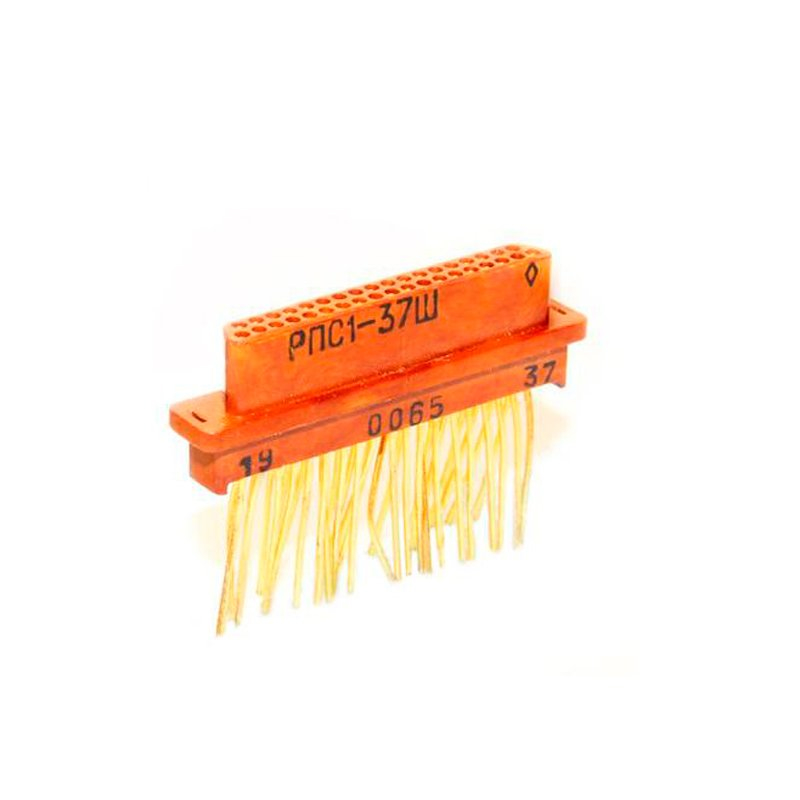

Поставка осуществляется в заводской упаковке. На изображении показан разъём РПС1-37Ш в типичном корпусе для врубного монтажа. Приёмка изделия — «5», год выпуска — 2014. Производитель — завод «Элекон». Артикул товара — 20650.
