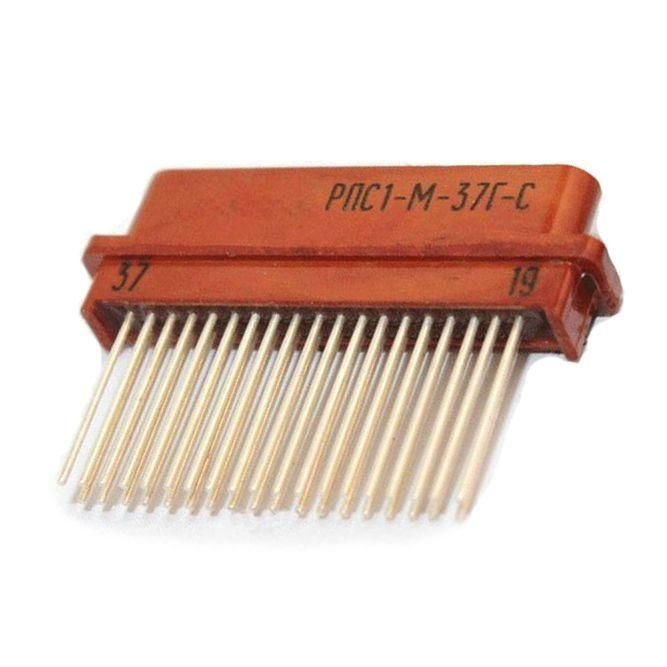

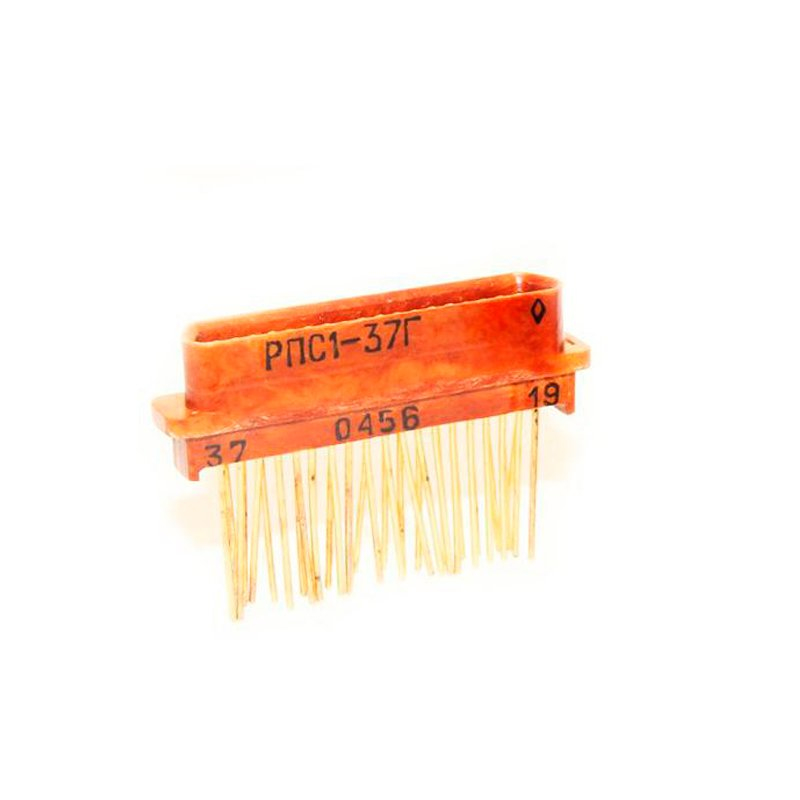

ОСМ РПС1-37Г 2020г «5» Элекон

Цена:

4350 ₽

В наличии: 1 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

ОСМ РПС1-37Г от Элекон «5» — это розетка прямоугольного низкочастотного соединителя с 37 контактами, предназначенная для коммутации электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока. Она используется в радиоэлектронной аппаратуре для надежного соединения, особенно при объемном или печатном монтаже в климатическом исполнении УХЛ.

Контакты имеют золотое покрытие, обеспечивающее низкое сопротивление — не более 10 мОм, а сопротивление изоляции — не менее 1000 МОм. Максимальное рабочее напряжение — 100 В, рабочий ток на контакт — 1 А (максимальный — 2 А).

Соединитель выдерживает 250 циклов соединений-расчленений и работает в диапазоне температур от -60 до +85 °C. Он устойчив к синусоидальным вибрациям (1–5000 Гц, ускорение до 400 м/с²), одиночным ударам до 10000 м/с² и многократным — до 1500 м/с².

РПС1-37Г — это розетка (Г обозначает гнездовые контакты), часть серии РПС1, где сочленяется с вилкой (Ш). Производитель Элекон «5» обеспечивает ресурс наработки до 10000 часов и срок хранения 25 лет.

Описание

Назначение соединителя РПС1-37Г

ОСМ РПС1-37Г производства Элекон «5» представляет собой розетку прямоугольного низкочастотного соединителя с 37 контактами. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Основное назначение — обеспечение надёжного электрического соединения в радиоэлектронной аппаратуре, в том числе при объёмном и печатном монтаже.

Буквенное обозначение «Г» в маркировке указывает на гнездовые контакты, то есть данная часть соединителя является розеткой. В серии РПС1 розетка сочленяется с вилкой, имеющей обозначение «Ш». Климатическое исполнение УХЛ допускает эксплуатацию изделия в соответствующих условиях.

Подтверждённые технические особенности

Электрические параметры соединителя обеспечивают стабильную работу в составе аппаратуры. Контактная группа имеет золотое покрытие, благодаря чему сопротивление контакта не превышает 10 мОм. Сопротивление изоляции составляет не менее 1000 МОм. Максимальное рабочее напряжение достигает 100 В, рабочий ток на один контакт равен 1 А, максимально допустимый ток — 2 А.

Изделие рассчитано на механический ресурс в 250 циклов соединений и расчленений. Диапазон рабочих температур охватывает значения от минус 60 до плюс 85 градусов Цельсия. Наработка достигает 10000 часов, а срок хранения составляет 25 лет.

Соединитель сохраняет работоспособность при воздействии синусоидальных вибраций в диапазоне от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате. Он устойчив к одиночным ударам с ускорением до 10000 метров на секунду в квадрате и к многократным ударам с ускорением до 1500 метров на секунду в квадрате.

Основные характеристики

Тип изделия: розетка прямоугольного низкочастотного соединителя
Количество контактов: 37
Покрытие контактов: золото
Сопротивление контакта: не более 10 мОм
Сопротивление изоляции: не менее 1000 МОм
Максимальное рабочее напряжение: 100 В
Рабочий ток на контакт: 1 А, максимальный: 2 А
Частота коммутируемого переменного тока: до 3 МГц
Ресурс соединений и расчленений: 250 циклов
Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
Наработка: до 10000 часов
Срок хранения: 25 лет
Климатическое исполнение: УХЛ
Производитель: Элекон «5»
Приёмка: «5»
Год выпуска: 2020
Артикул: 20649
Комплектация: заводская упаковка

Применение и совместимость

Соединитель РПС1-37Г применяется в радиоэлектронной аппаратуре различного назначения, где требуется коммутация низкочастотных цепей с повышенными требованиями к надёжности контакта. Благодаря золотому покрытию контактов изделие подходит для слаботочных сигнальных цепей, где важны стабильное переходное сопротивление и устойчивость к окислению.

Устойчивость к вибрациям и ударам делает соединитель пригодным для аппаратуры, эксплуатируемой в условиях механических нагрузок. Исполнение УХЛ расширяет область применения за счёт возможности работы при низких и умеренных температурах.

Для сочленения розетки необходима ответная часть серии РПС1 с индексацией «Ш» — вилка с штыревыми контактами. Монтаж возможен как объёмный, так и печатный, что обеспечивает гибкость при проектировании. Категория товара — радиодетали.

Условия эксплуатации

Монтаж выполняется объёмным или печатным способом в составе радиоэлектронной аппаратуры.
Сочленение производится с ответной вилкой серии РПС1 с индексом «Ш».
Эксплуатация допускается в диапазоне температур от минус 60 до плюс 85 градусов Цельсия.
Изделие выдерживает синусоидальные вибрации, одиночные и многократные удары в указанных пределах.
Наработка на отказ в пределах ресурса составляет до 10000 часов.
Срок хранения при соблюдении условий — 25 лет.

Поставка осуществляется в заводской упаковке. Приёмка изделия — «5», год выпуска — 2020. Соединитель выпущен производителем Элекон «5».
