6Р-150В — это блочная вилка прямоугольного низкочастотного соединителя серии 6Р, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Она имеет 150 контактов (25 рядов по 6 шт.), выполненных из латуни с серебряным покрытием (индекс "В"), тип контактов — штыревые ножевые с шагом 4,3–4,8 мм. Изолятор из пластмассы бежевого цвета, монтаж — врубной на панель с пайкой прямых контактов, габариты около 135×44×30 мм.

Технические характеристики

Рабочий ток — до 2 А на контакт, напряжение — 115 В (амплитудное), сопротивление контактов ≤15 мОм, изоляции ≥1000 МОм, ёмкость между контактами ≤6 пФ. Прочность изоляции — 500 В, усилие расчленения ≥150 Н, ресурс — 500 циклов, наработка ≥1500 ч.

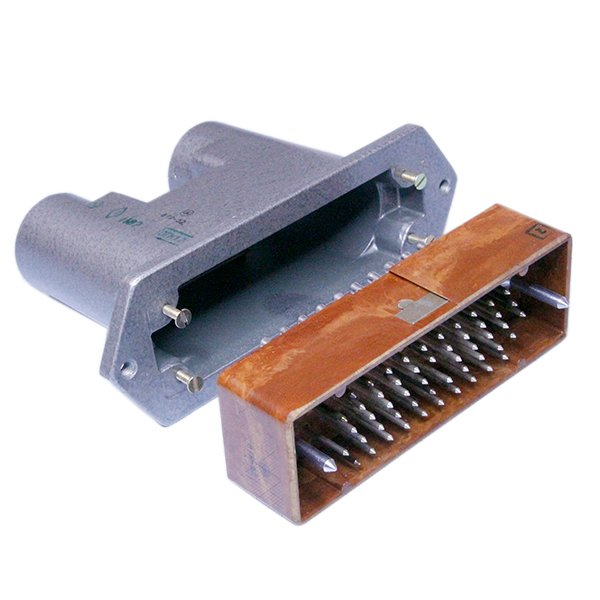

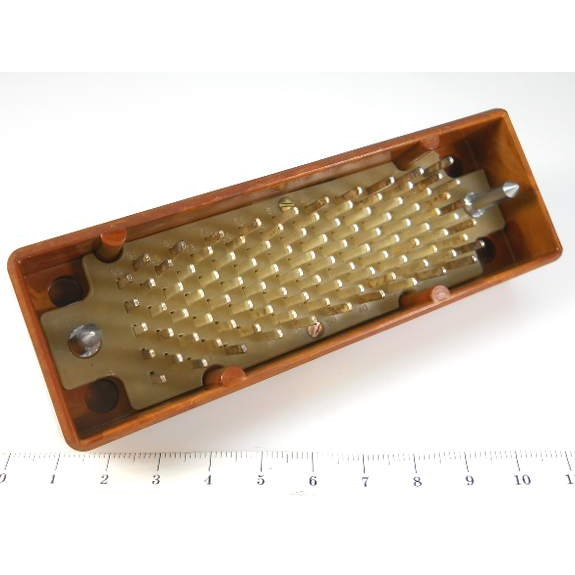

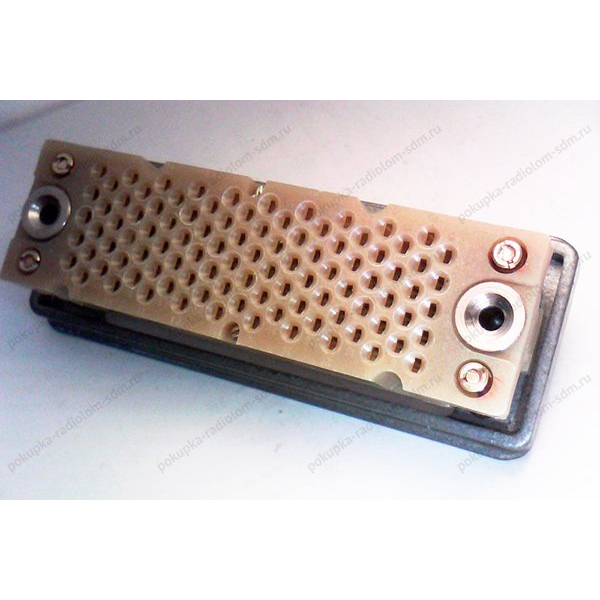

Изображение показывает вилку 6Р-150В с видимостью контактов и монтажных элементов.

Условия эксплуатации

Диапазон температур: от -60 до +85 °C, климатическое исполнение УХЛ, вибрация 20–2500 Гц (до 100 м/с²), акустический шум до 130 дБ, пониженное давление 0,67×10³ Па. Производство — СССР (например, АО "Лтава"), по ТУ ИЮ0.364.030 ТУ, приёмка "5".
