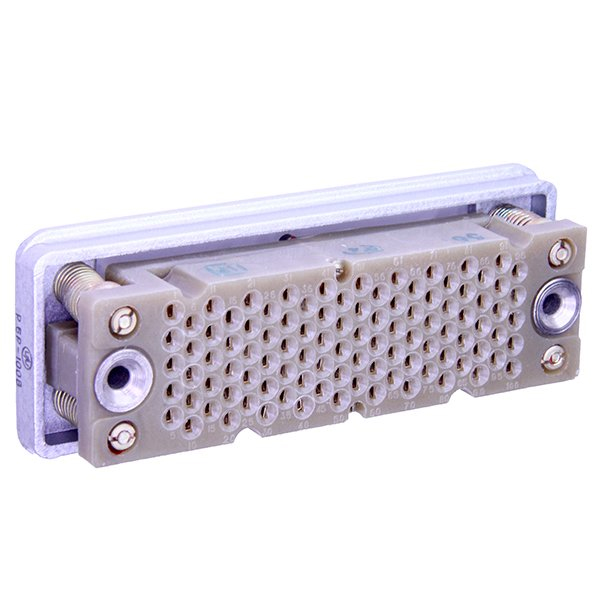

6Р-100В розетки блочные «5» представляют собой низкочастотные прямоугольные электрические соединители, предназначенные для работы в цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Назначение

Эти розетки применяются в промышленной и приборной технике для надежного соединения множества контактов, часто в оборудовании с высокими требованиями к вибрации и механическим нагрузкам. Они относятся к серии 6Р, где «6Р» — тип соединителя, «100» — количество контактов (100 шт.), «В» — покрытие контактов серебром.

Технические характеристики

Рабочий ток на контакт — не более 2 А, напряжение — 115 В (амплитудное). Сопротивление контактов — до 15 мОм, изоляции — не менее 1000 МОм, емкость между контактами — до 6 пФ.

Надежность и условия эксплуатации

Соединители выдерживают 500 циклов сочленений-расчленений, наработку 1500 ч и срок хранения 25 лет. Они устойчивы к вибрации (5–2500 Гц, 100 м/с²), ударам (350 м/с²) и акустическому шуму до 130 дБ; климатическое исполнение — УХЛ.

Конструкция

Габаритные размеры блочной розетки — около 126×50,5×130 мм, контакты — ножевые гнезда из латуни с серебряным покрытием, шаг 4,3–4,8 мм, 20 рядов. Монтаж — врубной на панель, пайка прямых контактов.
