4РТ28КПН7Г9В «5» — это цилиндрический низкочастотный малогабаритный соединитель с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это кабельная розетка (КП — корпус кабельный, П — прямой патрубок) с 7 контактами, типом Н (внутренние контакты в розетке) и монтажом Г (объемный, на печатную плату или кабель) в корпусе диаметром 28 мм. Модификация «В» указывает на вариант исполнения, а «5» — на вид приемки повышенной надежности (ВП, ПЗ по ГОСТ или ТУ). Номинальный ток на контакт — до 30 А, рабочее напряжение — до 350 В (в зависимости от конфигурации).

Назначение

Соединитель применяется в промышленной электронике, радиотехнике и аппаратуре для герметичного соединения кабелей с оборудованием, устойчив к вибрациям и агрессивным средам. Серия 4РТ соответствует ГОСТ 17025-81 и предназначена для внутреннего монтажа в герметичных корпусах.

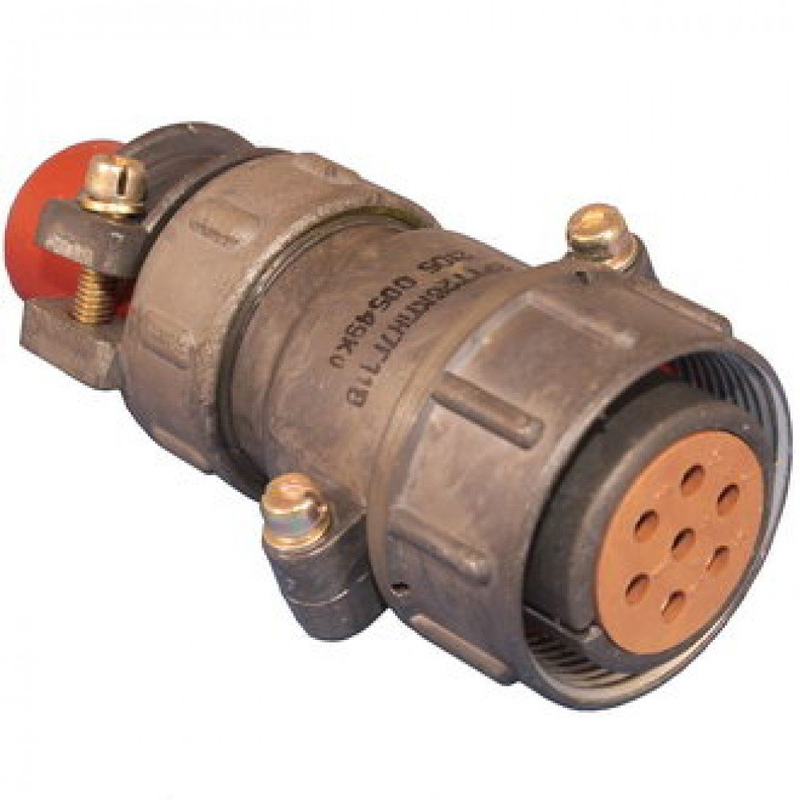

На изображении показан аналогичный разъем серии ШР/4РТ с 7 контактами — типичный внешний вид с резьбой и монтажными элементами.
