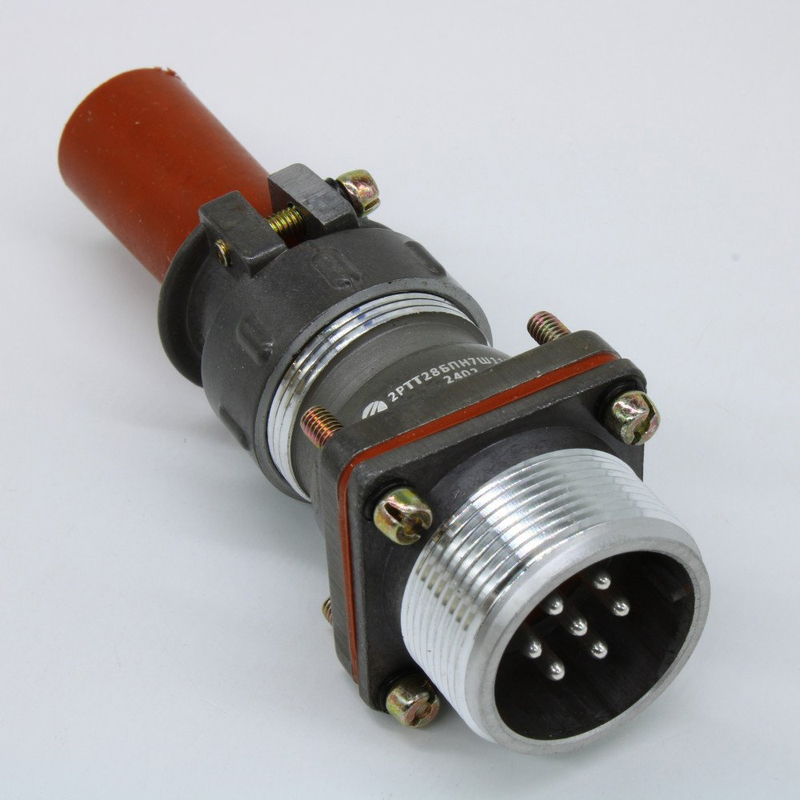

4РТ28БПН7Ш9В «5» — это цилиндрический низкочастотный разъём серии 4РТ, рассчитанный на работу в электрических цепях постоянного и переменного тока. По маркировке видно, что это соединитель типоразмера 28, с 7 контактами, предназначенный для неэкранированного кабеля и с вариантом исполнения «В»/«5» в обозначении поставки или комплектации.

Что означает обозначение

• 4РТ — серия соединителей, цилиндрические низкочастотные малогабаритные разъёмы с резьбовой фиксацией.

• 28 — условный размер корпуса.

• БПН — вариант конструктивного исполнения и кабельной части; в таких обозначениях буква Н обычно указывает на неэкранированный кабель.

• 7 — число контактов.

• Ш9 — исполнение сочленяемой части/вилки или розетки в конкретной модификации обозначения.

• «5» — дополнительный индекс исполнения, который обычно относится к варианту поставки, сочетанию контактов или конструктивной модификации в номенклатуре.

Назначение

Этот разъём применяют в аппаратуре и промышленных установках, где нужен надёжный многоконтактный соединитель с резьбовой фиксацией. Для серии 4РТ указывают работу в цепях до 3 МГц, что делает её пригодной для низкочастотных сигнальных и силовых соединений.

Типичные характеристики серии

Для близких модификаций 4РТ28 указывают такие параметры:

• до 7 контактов;

• токовая нагрузка порядка 30–35 А на контакт;

• общее токовое значение до 150–175 А;

• рабочее напряжение до 850 В;

• сопротивление контакта не более 1–2,5 мОм;

• сопротивление изоляции не менее 5000 МОм;

• климатическое исполнение УХЛ, диапазон температур примерно от -60 до +60 °C.

Что важно учитывать

При подборе такой модели обычно проверяют не только число контактов, но и точное сочетание контактов, тип сочленения, исполнение под экранированный или неэкранированный кабель и совместимость ответной части. У этой серии обозначение очень чувствительно к каждой букве, поэтому даже похожие варианты могут быть несовместимы между собой.

Мы можем дальше расшифровать маркировку по каждой букве именно для 4РТ28БПН7Ш9В «5» и помочь понять, какая ответная часть ему подходит.
