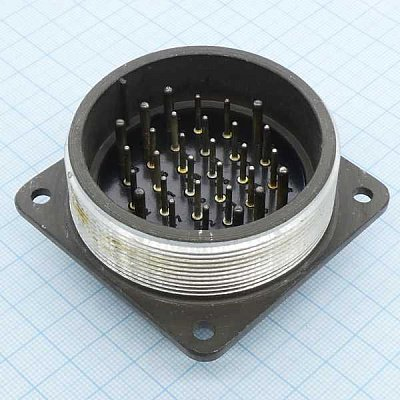

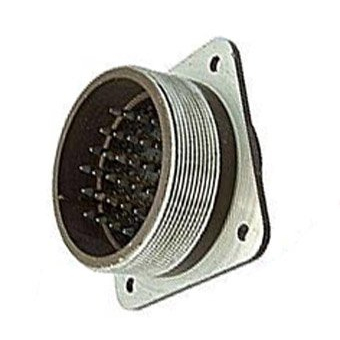

СШРГ55П30ЭШ1 — это вилка блочная серии «ОС» (общего назначения), предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется как соединитель для экранированных кабелей в электрических цепях постоянного и переменного тока.

Обозначение

Модель расшифровывается так: СШРГ — тип цилиндрического негерметичного соединителя, 55 — условный размер корпуса, П — исполнение без патрубка, 30 — 30 контактов, ЭШ — для экранированного кабеля с вилкой, 1 — сочетание контактов. Это блочная вилка для пайки, с резьбовым сочленением.

Технические характеристики

Рабочий ток достигает 17,5–20 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контакта — 1 мОм, изоляции — не менее 5000 МОм. Габариты: 42×64×64 мм, хвостовики контактов подходят для проводов сечением до 3 мм².

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с перегревом контактов до +110°C), пониженное давление до 1,3×10⁻⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейные нагрузки до 2000 м/с². Климатическое исполнение — УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).

Надежность

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок хранения — 15 лет. Метод монтажа — пайка (до 3 перепаек). Соединители предназначены для надежной работы в苛ных условиях промышленной аппаратуры.
