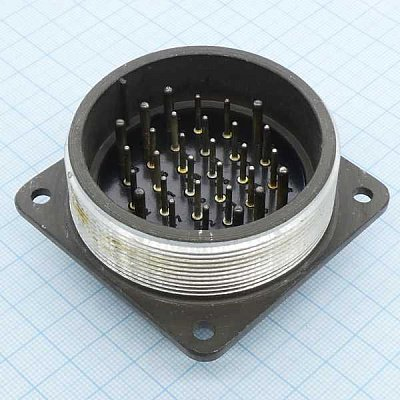

СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ 85г «ОС»
Технические характеристики
СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ «ОС»
Соединитель СШРГ55П30ЭШ1 «ОС» — это вилка блочная из серии цилиндрических низкочастотных соединителей отечественного производства, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёмного соединения общего назначения.
Обозначение и конструкция
Расшифровка условного обозначения обычно задаётся по ГОСТ/ТУ серии СШРГ/СШР (вариант с буквой «Г» — герметичный корпус, но в ряде источников для конкретно СШРГ55П30ЭШ1 указывается именно вилка блочная без патрубка).
55 — условный размер корпуса.
30 — количество контактов.
П — исполнение «без патрубка» (блочная установка в плоскостную панель или плату).
Э — гайка патрубка предназначена для экранированного кабеля.
Ш — часть соединителя «вилка» (штырьковые контакты).
Назначение и применение
Соединители этой серии используются в электрических цепях постоянного и переменного тока (вплоть до низких и средних частот) для межблочного соединения аппаратуры, подключения кабелей к панелям или блокам.
Эксплуатация допускается как внутри блоков, так и снаружи при наличии дополнительной защиты от пыли и влаги, в том числе в климатическом исполнении по группе УХЛ (умеренный и холодный климат).
Основные электрические параметры
По типовым данным для аналогичного типономинала СШР55П30ЭШ1 (и близких серий ШР/СШР):
Максимальное рабочее напряжение — до порядка 800–850 В постоянного тока .
Рабочий ток (суммарный по соединителю) лежит в диапазоне примерно 17,5–20 А , при этом ток на отдельные контакты может достигать до 30–35 А в зависимости от диаметра и сочетания контактов.
Диаметр контактов — типично 2,5 мм , материаловедение и покрытие контактов обычно рассчитаны на низкое сопротивление перехода (порядка 1 мОм и ниже).
Механические и климатические характеристики
Соединители серии СП/(С)ШР рассчитаны на достаточно жёсткие условия эксплуатации:
Диапазон рабочих температур обычно от −60 °С до +80…+110 °С (в зависимости от конкретного ТУ и сочетания контактов).
Устойчивость к вибрации — до нескольких тысяч герц с ускорением порядка 300 м/с² , ударные нагрузки — единицы км/с² (одиночные и многократные удары).
Количество циклов сочленения‑расчленения — не менее 500 циклов , наработка при нормальных условиях — не менее 1000 часов .
Особенности именно «ОС» (блочные вилки)
Вилки блочные серии «ОС» (если речь идёт о конкретной модификации, указанной вами) обычно используются в схемах с повышенными требованиями к надёжности и виброустойчивости, где нужна фиксация разъёма в плоскостной панели через блочную конструкцию с резьбовым соединением. Персональный менеджер Быстрая доставка заказов Честная цена Нам доверяют
Такие вилки обеспечивают стабильное электрическое соединение при воздействии вибрации, ударов и перепадов температуры, что делает их типичными для промышленной, транспортной и военной радиоэлектроники.
![]()
