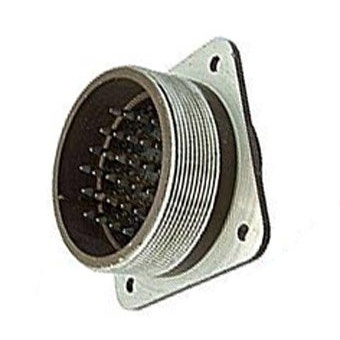

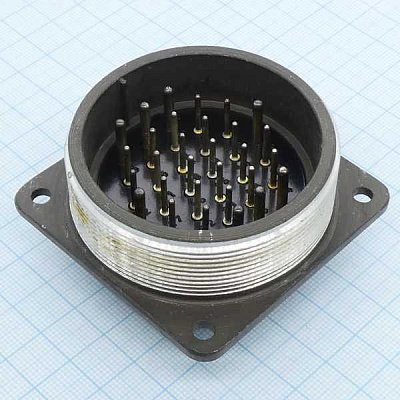

СШРГ55П30ЭШ1 — это цилиндрический электрический соединитель серии СШРГ , выполняемый в виде вилки блочной («ОС») для монтажа в корпусах радиоэлектронной и радиотехнической аппаратуры. Он предназначен для соединения экранированных или неэкранированных кабелей/проводов в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

• СШРГ — тип соединителя (цилиндрический штекерный, общего назначения, с гнёздом‑вилкой).

• 55 — условный размер корпуса (диаметр около 55 мм).

• П — конструктивное исполнение «без патрубка» (корпус прямой, без удлинённого патрубка для кабеля).

• 30 — количество контактов (30 шт.).

• Э — исполнение для экранированного кабеля (кольцевой контакт‑экран).

• Ш1 — вилка с конкретной комбинацией контактных пар (вариант 1).

Электрические и механические параметры

• Рабочий ток соединителя — порядка 17…20 А в зависимости от источника и условий эксплуатации.

• Максимальное рабочее напряжение постоянного тока — до ≈850 В (по ряду описаний — номинальное 850 В).

• Диаметр контактного стержня — 2,5 мм , покрытие контактов — серебро , сопротивление контактов — до 1 мОм .

Условия эксплуатации и ресурс

• Диапазон рабочих температур окружающей среды — примерно от −60 до +60 °C , допустимый перегрев контактов — до ≈+110 °C .

• Соединитель рассчитан на не менее 500 сочленений‑расчленений и имеет минимальную наработку порядка 1000–5000 часов , срок сохраняемости — не менее 15 лет .

• Выдерживает значительные вибрации (диапазон частот 1–5000 Гц, ускорение до ~300 м/с²) и ударные нагрузки (до нескольких тысяч м/с²).

Конструкция и монтаж

• Вилка блоковая , монтируется на плате или в металлическом корпусе; хвостовики контактов рассчитаны на присоединение проводов сечением до примерно 3 мм² .

• Сочленение с противоположной частью (розеткой СШРГ55П30ЭГ1) — резьбовое , что обеспечивает надёжную фиксацию и экранирование.

• Метод монтажа проводов — пайка (допускается до нескольких перепаек, обычно не более 3).

Мы можем дополнительно разобрать типовую схему включения контактов или сравнить СШРГ55П30ЭШ1 с близкими аналогами (например, СШР55П30ЭШ1 без гильзы).
