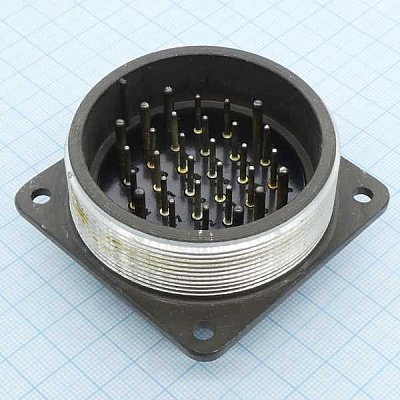

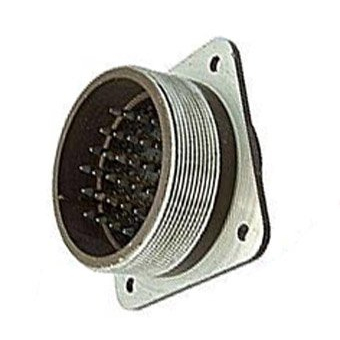

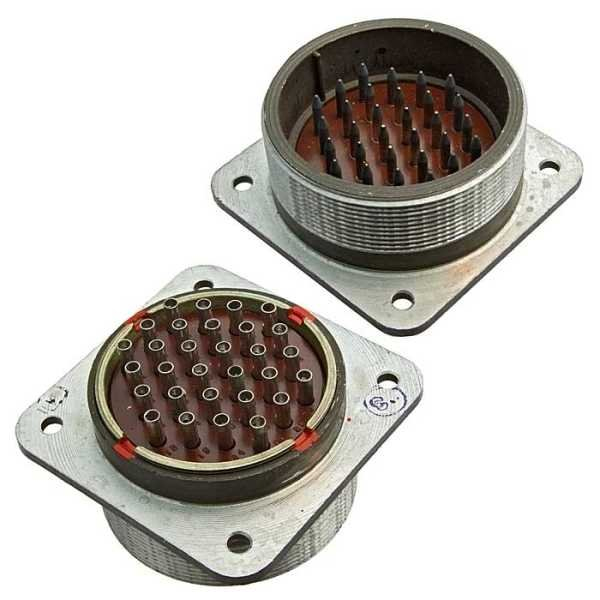

СШРГ55П30ЭШ1 (или близкий вариант СШР55П30ЭШ1) — это блочная вилка серии соединителей ШР/СШР, предназначенная для надежного электрического соединения в промышленных системах. Она используется в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Основные характеристики

Условный размер корпуса — 55, количество контактов — 30 (обычно 22 контакта диаметром 1,5 мм и 8 — 2,5 мм). Максимальный ток на контакт варьируется от 10–35 А в зависимости от диаметра, суммарная нагрузка на соединитель — до 374–540 А. Покрытие контактов — серебро или никель, сопротивление контактов — не более 1 мОм.

Конструкция и монтаж

Это приборная вилка без патрубка (П), блочного типа для объемного монтажа с резьбовой фиксацией. Климатическое исполнение УХЛ, рабочая температура от -60 до +85°C (с учетом перегрева контактов — до +115°C).

Надежность и условия эксплуатации

Соединитель выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), пониженное давление (до 1,3·10⁻⁴ Па). Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15–25 лет. Подходит для внутреннего и наружного применения (с защитой от пыли и влаги).
