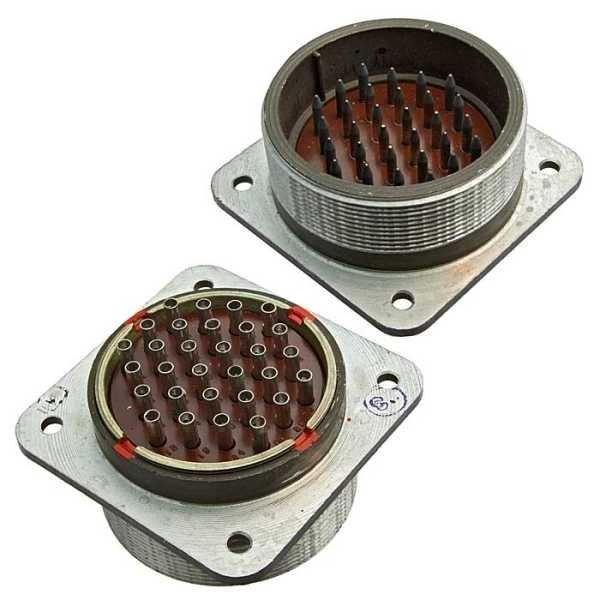

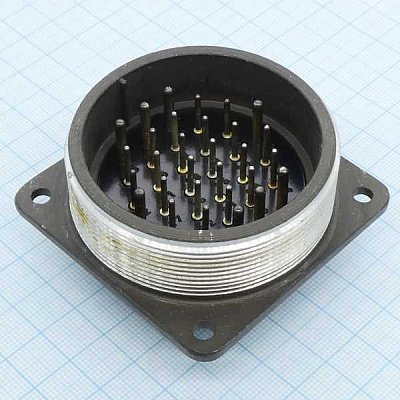

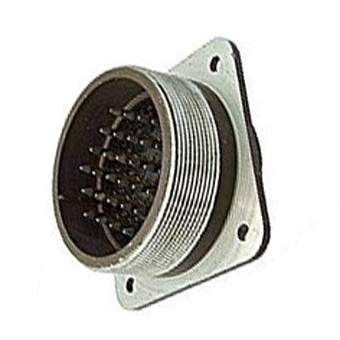

СШРГ55П30ЭШ1 — это блочная вилка из серии специальных цилиндрических низкочастотных соединителей СШР, предназначенная для надежного соединения электрических цепей в промышленных системах.

Основные характеристики

Условный размер корпуса составляет 55 мм, количество контактов — 30 (22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм). Конструктивное исполнение — приборная часть без патрубка (П), с резьбовой фиксацией сочленения, покрытие контактов — серебро или никель. Максимальное рабочее напряжение — до 850 В, рабочий ток на контакт — от 17,5 до 35 А в зависимости от диаметра.

Технические параметры

Соединитель рассчитан на частоту до 3 МГц, сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Он выдерживает вибрацию (до 5000 Гц, 300 м/с²), механические удары (до 5000 м/с²), температуру от -60 до +85°C (с перегревом контактов до +115°C) и пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение — УХЛ, наработка — от 1000 до 5000 часов, срок службы — до 25 лет, количество сочленений — 500.

Применение

Используется для объемного монтажа в электрических цепях постоянного и переменного тока, в т.ч. внутри и снаружи помещений (с защитой от пыли и влаги).

Эта вилка подходит для промышленного оборудования, где требуется высокая надежность соединений, включая экранированный кабель.
