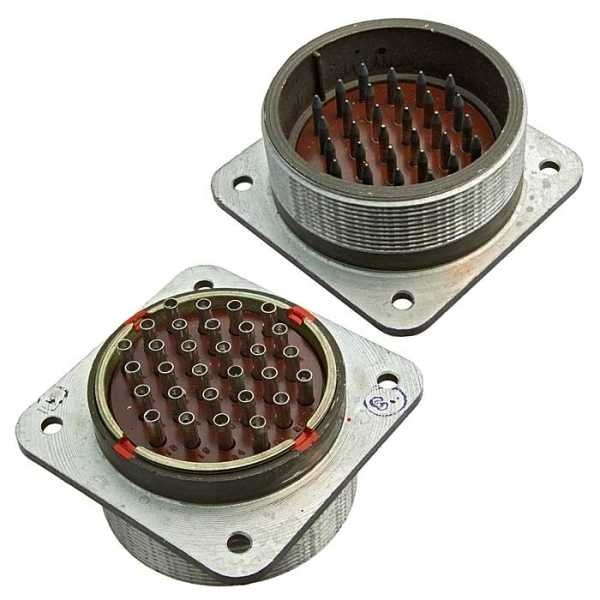

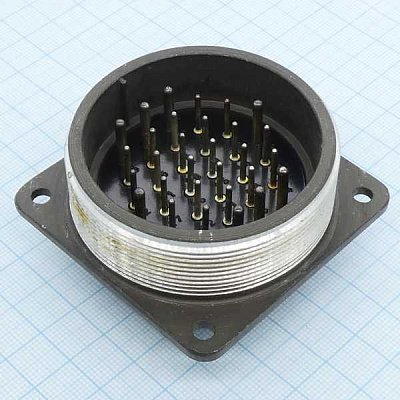

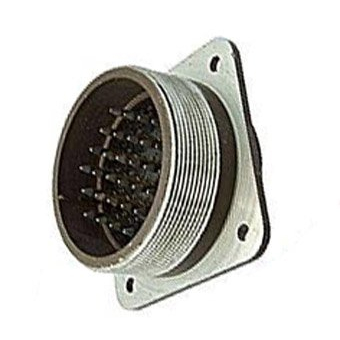

СШРГ55П30ЭШ1 — это вилка блочная (часть соединителя) из серии цилиндрических низкочастотных негерметичных разъёмов СШР(SHR), предназначенная для монтажа на блоке (приборная часть без патрубка) и сочетаемая с соответствующей розеткой такого же типоразмера.

Основные характеристики по маркировке

По обозначению можно расшифровать:

• СШРГ — тип соединителя, специальный цилиндрический, негерметичный, для объёмного монтажа (иногда «ШР»/«СШР» относят к разъёмам для приборных и кабельных соединений).

• 55 — условный размер корпуса (диаметр фланца/гнезда).

• П — конструктивное исполнение «приборная часть без патрубка» (для монтажа на блоке, а не на кабеле).

• 30 — количество контактов в соединителе.

• Э — относится к исполнению гайки/хвостовика для экранированного кабеля (ваш вариант — вилка блочная, поэтому это указывает на тип резьбового патрубка или типа подключения экранированного кабеля в полном комплекте СШР‑пары).

• Ш — «вилка» (часть соединителя с штырь‑контактами).

• 1 — сочетание контактов (конкретная схема, тип и количество контактов диаметром 1,5 и 2,5 мм — например, 22×1,5 мм и 8×2,5 мм).

Электрические параметры (ориентировочно)

Для разъёмов этой серии обычно указывают:

• Максимальное рабочее напряжение до 850 В постоянного или переменного тока (амплитудное значение).

• Частотный диапазон до примерно 3 МГц (низкочастотный разъём, не для СВЧ‑линий).

• Максимальный ток на контакт порядка 10…35 А , а суммарная токовая нагрузка на весь соединитель — в десятки‑сотни ампер в зависимости от заполнения контактов.

• Сопротивление контактов не более 1 мОм , а сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Климатические и механические условия

• Рабочий диапазон температур обычно от −60 до +85 °C (с учётом перегрева контактов до примерно +110…+115 °C).

• Сохраняемость изделия — не менее 10–25 лет в зависимости от конкретного ГОСТ/ТУ.

• Выдерживает воздействие синусоидальной вибрации (до частот порядка 2–5 кГц и ускорения до около 300 м/с² ), а также механических ударов (одиночных и многократных) и линейных перегрузок.+1
