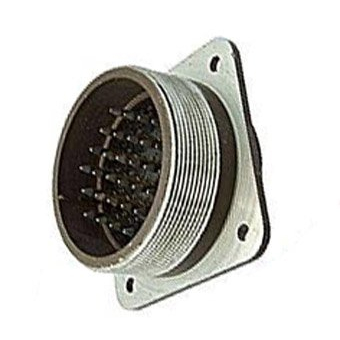

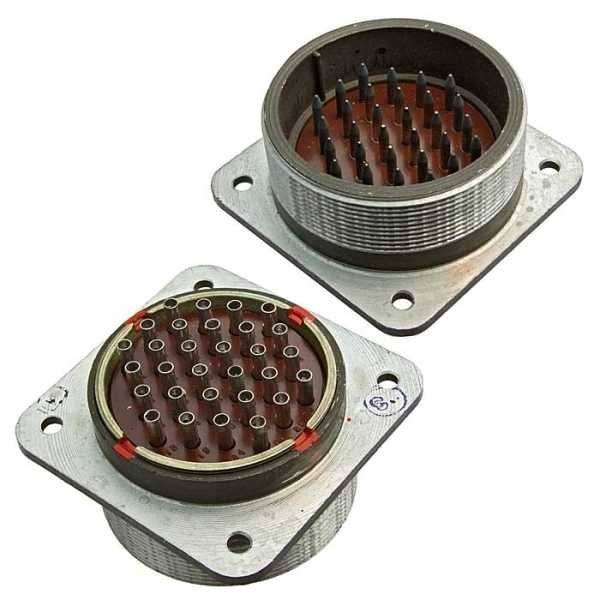

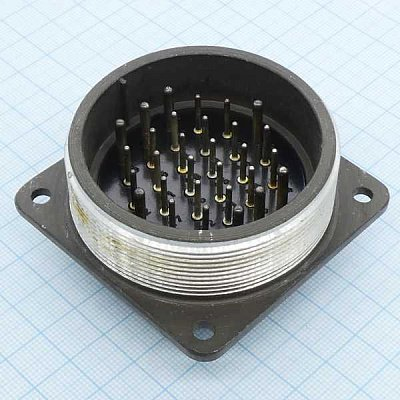

СШР55П30ЭШ1 — это вилка блочная соединителя цилиндрического типа серии «ШР» (или СШР), предназначенная для низкочастотных электрических цепей. Она негерметичная, приборная часть без патрубка, используется во внутренних и наружных установках (при защите от пыли и влаги).

Основные характеристики

• Количество контактов: 30 (сочетание 1: обычно 22 контакта диаметром 1,5 мм и 8 — 2,5 мм).

• Максимальный ток на контакт: 35 А (в отдельных источниках указывается 17,5 А или 10–35 А).

• Рабочая частота: до 3 МГц.

• Максимальное напряжение: 850 В (постоянного или переменного тока, амплитудное значение).

Соединитель рассчитан на резьбовое сочленение, покрытие контактов — серебро или никель, сопротивление контактов не более 1–1,3 мОм, изоляции — не менее 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур: от -60 до +70°C (или до +85°C, с учетом перегрева контактов до +115°C). Выдерживает вибрацию (5–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), пониженное давление (до 1,3·10⁻⁴ Па).

Ресурс: минимум 1000 часов наработки, 500 циклов сочленений-расчленений, срок хранения — 15–25 лет. Климатическое исполнение — УХЛ, для объемного монтажа.

Структура обозначения

• СШР/ШР — тип (специальный цилиндрический).

• 55 — условный размер корпуса.

• П — приборная вилка без патрубка.

• 30 — число контактов.

• ЭШ — исполнение (Э — для экранированного кабеля, Ш — вилка).

• 1 — сочетание контактов.
