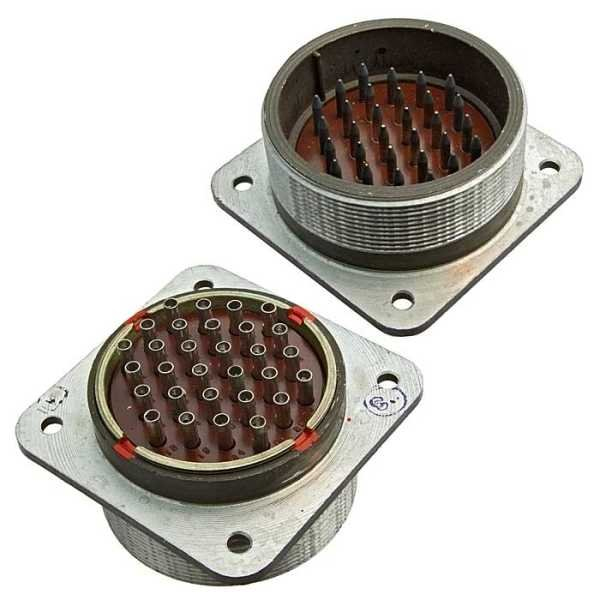

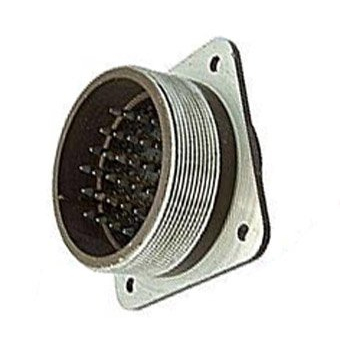

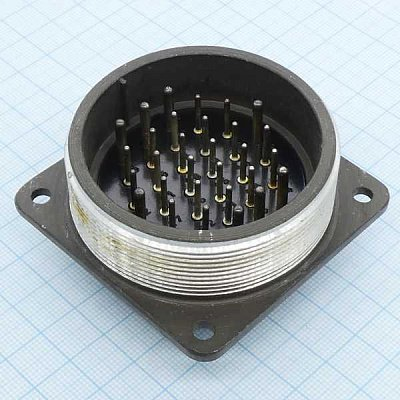

СШРГ55П30ЭШ1 — это вилка блочная из серии соединителей «5», предназначенная для надежного соединения в электрических цепях. Она относится к цилиндрическим низкочастотным негерметичным разъемам с резьбовой фиксацией, используемым для внутреннего монтажа.

Основное назначение

Соединитель СШР55П30ЭШ1 работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение). Он подходит для объемного монтажа с пайкой проводов к хвостовикам контактов и предназначен для экранированных кабелей.

Эта вилка совместима с розетками серий СШР и СШРГ, имеет одношпоночную поляризацию корпуса и покрытие контактов серебром.

Технические характеристики

• Количество контактов: 30 шт.

• Максимальный ток на контакт: до 35 А (рабочий ток 17,5 А).

• Сопротивление контактов: не более 1,0 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Соединитель выдерживает вибрацию (5–2000 Гц, до 300 м/с²), удары (до 5000 м/с²) и работает при температурах от -60 до +85 °C (с перегревом контактов до +115 °C).

Климатическое исполнение и надежность

Выполнен в версии УХЛ для условий хранения и эксплуатации в России. Минимальная наработка — 1000–5000 часов, количество сочленений-расчленений — 500, срок сохраняемости — до 25 лет.

Диаметр контактов — 2,5 мм, монтаж — объемный на блок, условный размер корпуса — 55.
