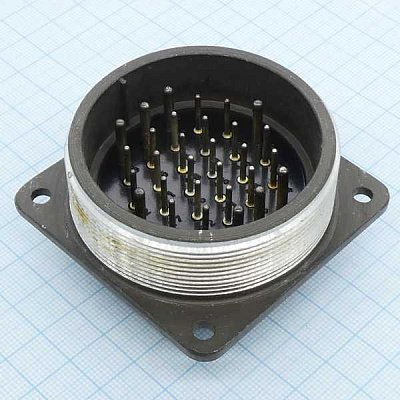

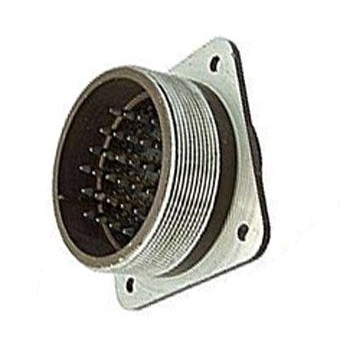

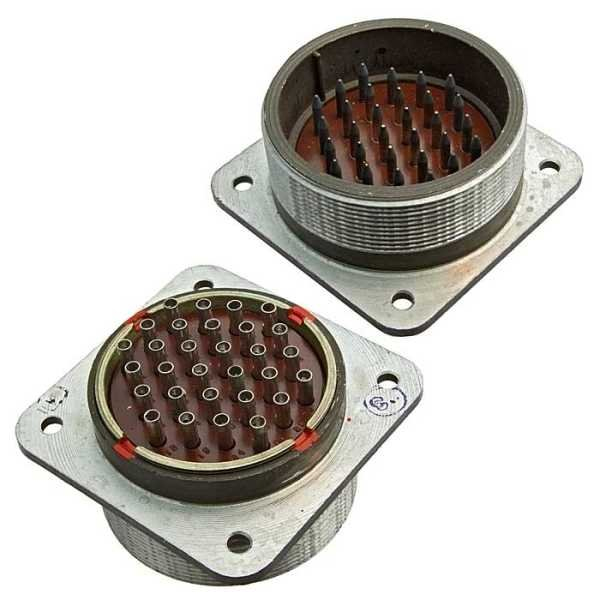

СШРГ55П30ЭШ1 «Вилки блочные „5“» — это цилиндрические низкочастотные негерметичные соединители типа вилки, применяемые в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Такие разъёмы используются в промышленных и специальных (в т.ч. военных) устройствах, в том числе в блочных и приборных узлах изделий разных назначений.

Назначение и условия применения

Соединитель СШРГ55П30ЭШ1 предназначен для разборного соединения электрических цепей в стационарных и мобильных установках, обычно в климатическом исполнении УХЛ (умеренный климат, закрытые помещения или с дополнительной защитой от внешних воздействий). Характерно использование в блочных конструкциях, где разъём монтируется на плату или в корпус прибора, а ответная часть — в кабельный или панельный узел.

Основные технические параметры

• Количество контактов: 30, с сочетанием контактов «1» (обычно 22 контакта диам. 1,5 мм и 8 контактов диам. 2,5 мм).

• Условный размер корпуса: 55, тип вилки — П (приборная часть без патрубка), экранная гайка Э — для экранированного кабеля.

• Максимальный рабочий ток на типовой контакт порядка 20–35 А (в зависимости от диаметра), суммарный ток на соединитель — несколько сотен ампер.

• Сопротивление контактов не более 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм.

• Интервал рабочих температур: от примерно –60 °C до +85 °C; минимум 500 циклов сочленений–расчленений, наработка порядка 1000 часов, срок сохраняемости до 25 лет.

Особенности конструкции вилок блочных «5»

Блочные вилки СШРГ55П30ЭШ1 имеют приборную часть без патрубка, что упрощает монтаж непосредственно на печатную плату или в корпус блока. Контакты обычно никель‑ или серебро‑покрытые, допускают подключение проводов сечением до примерно 3 мм², а хвостовики предусматривают пайку или обжим. Такие разъёмы устойчивы к вибрации, ударам и низкому атмосферному давлению, что позволяет применять их в наземной и бортовой аппаратуре.
