| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
80605СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 83, «ОС» |  | > 83 шт. | |||||
80606СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 85, «ОС» |  | > 15 шт. | |||||
80607СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 88, «ОС» |  | > 15 шт. | |||||
80608СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 78, «5» |  | > 13 шт. | |||||
80609СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 83, «5» |  | > 199 шт. | |||||
80610СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 83-89, «5» |  | > 128 шт. | |||||
80611СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 85, «5» |  | > 81 шт. | |||||
80612СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 88, «5» |  | > 43 шт. | |||||
80613СШРГ55П30ЭШ1 ВИЛКИ БЛОЧНЫЕ | Год: 89, «5» |  | > 10 шт. |

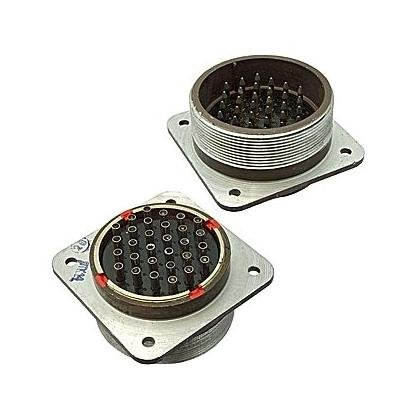

СШРГ55 — это герметичный цилиндрический низкочастотный штепсельный соединитель специального назначения с условным размером корпуса 55 мм. Он предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | до 850 В |
| Диапазон частот | до 3 МГц |
| Максимальная токовая нагрузка | до 360–400 А (в зависимости от типономинала) |
| Сопротивление контактов | не более 0,001 Ом |
| Материал контактов | серебро |
| Тип монтажа | внутренний объемный монтаж |
| Фиксация сочленения | резьбовая |
| Степень защиты | герметичный (в отличие от негерметичного СШР) |
Конструкция
Соединитель состоит из двух частей:
Герметичная вилка + негерметичная розетка , или
Герметичная розетка + негерметичная вилка
Обозначение расшифровывается так:
СШР — специальный штепсельный разъём цилиндрический
Г — герметичный
55 — условный размер корпуса (диаметр)
Примеры типономиналов СШРГ55:
СШРГ55П30ЭГ1 — розетка с 26 контактами, нагрузкой 360 А
СШРГ55П30ЭШ1 — вилка с 26 контактами, нагрузкой 360 А
Количество контактов варьируется от 2 до 50 (в том числе 26, 30, 45, 50) в зависимости от конкретной типоконструкции.
Применение
СШРГ55 используется в радиоэлектронной аппаратуре, где требуется надёжная герметичная коммутация при высоких токах и напряжениях, в том числе в условиях повышенных требований к защите от влаги и пыли.
