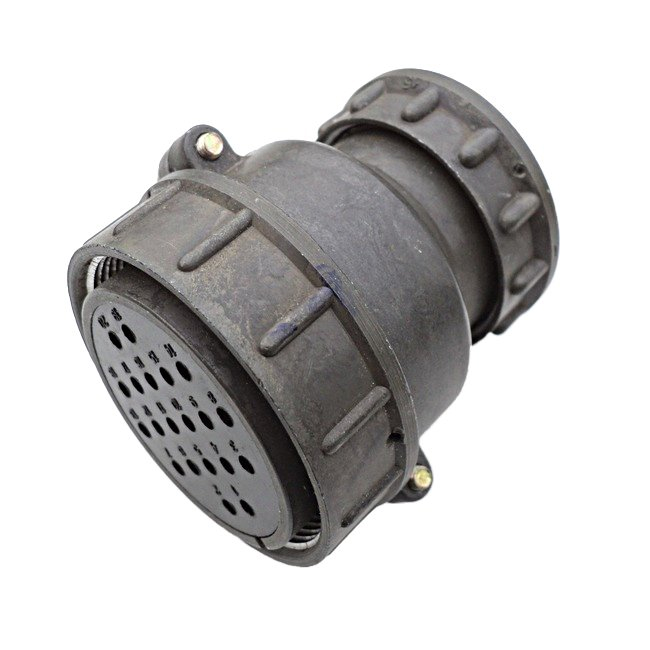

Назначение соединителя СШРГ48П2ЭШ9

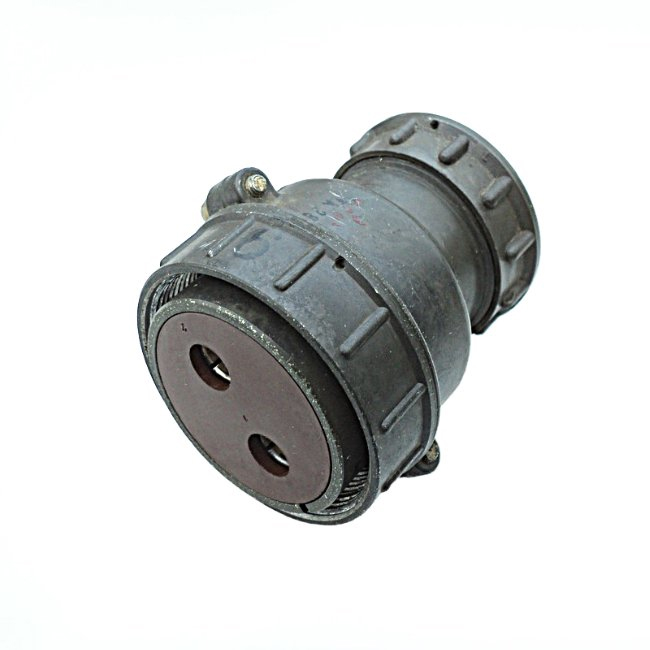

СШРГ48П2ЭШ9 — это кабельная розетка из серии разъёмов типа ШР, предназначенная для надёжного соединения электрических цепей в различных электро- и радиоаппаратах. Изделие применяется для коммутации экранированных кабелей и обеспечивает механическую фиксацию и электрический контакт в условиях повышенных нагрузок.

Розетка относится к негерметичным соединителям климатического исполнения УХЛ, что допускает её использование как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Расшифровка обозначения

Маркировка СШРГ48П2ЭШ9 содержит сведения о конструкции и параметрах изделия. Ниже приведена расшифровка буквенных и цифровых обозначений.

• ШР — тип соединителя.
• 48 — условный размер корпуса.
• П — прямой патрубок.
• 2 — количество контактов.
• Э — гайка для экранированного кабеля.
• Ш — розетка, тогда как вилка обозначается буквой Г.
• 9 — два контакта диаметром 9 миллиметров.

Покрытие контактов — никель, что соответствует букве Н в обозначении.

Технические характеристики

Разъём рассчитан на работу в цепях постоянного или переменного тока с напряжением до 850 вольт амплитудного значения и частотой до 3 мегагерц. Максимальная токовая нагрузка составляет 200 ампер на контакт и 400 ампер суммарно. Сопротивление контакта не превышает 0,15 миллиома.

• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия.
• Вибрация — диапазон от 1 до 5000 герц, ускорение до 30 g.
• Ударные нагрузки — до 500 g.
• Число сочленений — не менее 500 циклов.

Особенности и применение

Соединители серии ШР негерметичны и относятся к климатическому исполнению УХЛ. Они подходят для внутреннего и наружного применения при условии защиты от пыли и влаги. Конструкция с прямым патрубком и гайкой для экранированного кабеля позволяет надёжно закреплять экран и обеспечивать устойчивую работу в условиях вибрации и ударных нагрузок.

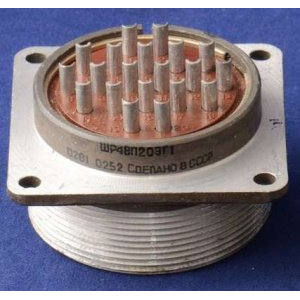

Ответными частями для данной розетки служат приборные вилки, в частности ШР48П2ЭШ9 и 2РТ48ПК2ЭШ9. Это обеспечивает совместимость с существующими системами коммутации и упрощает замену элементов в составе электро- и радиоаппаратуры.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям качества. Артикул товара — 8743, категория — СШРГ48.
